Tratteggio/riempimento area

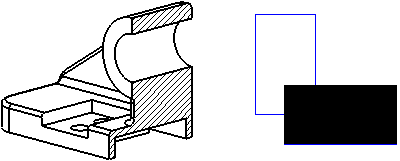

E' possibile aggiungere il tratteggio entro le delimitazioni che non ricevono il tratteggio automatico. Si può applicare una ripetizione di campitura o un riempimento solido ad una faccia del modello, ad un profilo di schizzo chiuso o ad un'area delimitata da un insieme di bordi di modello ed entità di schizzo. Il tratteggio area può essere applicato solo nei disegni.

Il tratteggio/riempimento area è applicato automaticamente alle viste di sezione, le viste di sezione allineate e le viste di sezione scomposte.

Ecco alcune caratteristiche del tratteggio area:

  • se si sceglie di rendere un tratteggio area un riempimento solido, il colore di default del riempimento sarà il nero. Il colore può essere cambiato con lo strumento Colore della linea nella barra degli strumenti Formato di linea (eccetto in viste di sezione).

  • Il tratteggio area può essere compreso nei blocchi.

  • Il tratteggio area può essere spostato nei livelli.

  • Si può selezionare un tratteggio area solo in una Vista scomposta nello stato composto; non si può selezionare un tratteggio area che attraversa un'interruzione.

  • Se si modificano le delimitazioni dell'area, (per esempio, se si traccia un rettangolo da escludere dal tratteggio area o riempimento), fare clic con il tasto destro e selezionare Ricrea il tratteggio area.

  • Quando il cursore è situato sopra il tratteggio o il riempimento di un'area, questo assumerà questo aspetto .

  • Le quote o le annotazioni che appartengono alla vista del disegno o allo schizzo sono circondate da un alone di spazio quando sono sopra un'area tratteggiata o riempita. Si può sovrascrivere questa opzione.

  • Non è possibile spostare il tratteggio di un'area o il riempimento con le operazioni Copia o Taglia e Incolla, a meno che il simbolo non sia definito da entità di schizzo.

Per impostare le opzioni per Tratteggio/Riempimento area, fare clic su Strumenti, Opzioni, Opzioni del sistema, Tratteggio/Riempimento area.
