Destinazione Riferimento

È possibile attaccare una destinazione e un simbolo Riferimento ad una faccia o bordo del modello in un documento qualsiasi.

Per creare una destinazione e simbolo Riferimento:

  1. fare clic su Destinazione Riferimento nella barra degli strumenti Annotazione oppure selezionare Inserisci, Annotazioni,Destinazione Riferimento.

  2. Impostare le proprietà nel PropertyManager,.

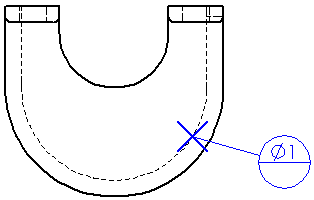

    Ad esempio:

    Simbolo di destinazione e Area di destinazione X selezionati

  1. Fare clic nell'area grafica per posizionare la destinazione e quindi il simbolo. Si possono inserire più simboli.

Se si è fatto clic su Senza simbolo di destinazione nel PropertyManager, fare clic solo una volta per posizionare l'annotazione.

  1. Fare clic su OK .


Per spostare il simbolo di destinazione Riferimento (la bollatura o il punto), selezionare il simbolo e trascinare l'elemento.

Per modificare il simbolo di destinazione Riferimento, selezionare il simbolo.
