Stile
Si può definire lo stile, nello stesso modo in cui si scelgono gli stili di un paragrafo nei documenti in word, per le quote e per annotazioni varie (Note, Simboli di tolleranza di forma, Simboli di finitura superficie e Simboli di saldatura). Quando si utilizzano gli stili con le annotazioni, i simboli più comunemente usati si possono ripetere. Con gli stili si può:
salvare la proprietà di una quota o annotazione come parte di uno stile.
Assegnare un nome agli stili, in modo da poterli utilizzare come riferimenti.
Applicare gli stili a più quote o annotazioni.
Aggiornare, aggiungere e cancellare gli stili.
Salvare e caricare gli stili. È anche possibile caricare gli stili salvati da altri documenti e ubicati in altre cartelle.
Usare gli stili globalmente attraverso la Libreria del progetto.
La funzionalità degli stili comprende:
quando si aggiunge un'annotazione, è possibile preselezionare un elemento che utilizza uno stile e quello stile diviene la scelta di default per il nuovo elemento. Se si fa clic prima su un'ubicazione, nessuno stile verrà usato per gli elementi nuovi.
Non è possibile applicare gli stili alle quote create dalle Didascalie del foro.
Quando si inseriscono le quote provenienti da una parte o da un assieme in un disegno con Inserisci elementi del modello, gli stili delle quote appartengono al modello originale e non è possibile assegnare stili di disegno alle quote inserite. È possibile caricare invece gli stili della parte o dell'assieme nei disegni. In questo caso, le modifiche apportate agli stili nei disegni li modificano nel documento della parte o dell'assieme.
È possibile caricare gli stili della parte o dell'assieme nei disegni. Le modifiche apportate agli stili nei disegni li modificano nel documento della parte o dell'assieme.
Le estensioni degli stili sono:
|
Quote |
.sldstl |
|
Note |
.sldnotestl |
|
Simboli di tolleranza di forma |
.sldgtolstl |
|
Simboli di finitura superficie |
.sldsfstl |
|
Simboli di saldatura |
.sldweldstl |
L'estensione del file, .sldfvt, è supportata dagli stili.

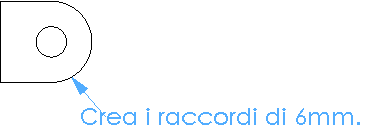

Questo esempio mostra come usare gli stili dell'annotazione per le note.
Creare una nota da usare in più di un disegno. Aggiungere lo stile al documento di disegno. Salvare lo stile nella Libreria del progetto da usare in un altro disegno.
Quando si salva la Libreria del progetto, la nota è accessibile da tutti i disegni, parti e assiemi usando il trascina e rilascia. Aprire la cartella delle annotazioni nella Libreria del progettoper vedere la nota salvata. |
|
Per aggiungere uno stile ad un documento:
selezionare una o più quote o annotazioni.
Modificare le proprietà della quota o dell'annotazione nel PropertyManager o nella finestra di dialogo.
Fare clic su Aggiungi o aggiorna uno stile
.
Nella finestra digitare un nome in corrispondenza di Immettere un nome nuovo o scegliere un nome esistente e fare clic su OK.
Per applicare uno stile ad una quota o un'annotazione:
selezionare una o più quote o annotazioni.
Nel PropertyManager o nella finestra di dialogo, selezionare uno stile in Imposta stile corrente.
Per salvare uno stile da usare in un altro disegno:
con uno stile visualizzato in Imposta uno stile corrente, fare clic su Salva uno stile
.
Nella finestra di dialogo Salva con nome, passare alla cartella in cui si desidera salvare il file, modificare il nome del file, se necessario e fare clic su Salva.
Per aggiungere lo stile alla Libreria del progetto, salvarlo in Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks versione\design library\annotations.
Per caricare uno stile in un disegno:
fare clic su Carica stile
.
-
Nella finestra Apri, navigare alla cartella appropriata e selezionare uno o più file.
Si può selezionare più stili utilizzando i tasti Shift o Ctrl.
-
Fare clic su Apri.
Gli stili caricati vengono visualizzati nell'elenco Imposta uno stile corrente.
Per aggiornare uno stile:
selezionare una quota o un'annotazione con lo stile.
Modificare le proprietà della quota o dell'annotazione.
Fare clic su Aggiungi o aggiorna uno stile .
Selezionare il nome dello stile dall'elenco, selezionare Aggiorna tutte le annotazioni collegata a questo stile e fare clic su OK.
Fare clic su Ricostruisci
nella barra degli strumenti Standard oppure su Modifica, Ricostruisci per aggiornare le annotazioni collegate allo stile.
Per interrompere l'associazione con uno stile:
Fare clic su Aggiungi o aggiorna uno stile .
-
Selezionare il nome dello stile dall'elenco, selezionare Interrompi tutti i collegamenti a questo stile e fare clic su OK.
Le quote conservano le proprietà precedentemente applicate dallo stile, a meno che le quote non siano ripristinate sul default del documento.
Per cancellare uno stile:
Selezionare uno stile dall'elenco Imposta uno stile corrente.
-
Fare clic su Cancella uno stile
.
Lo stile corrente è impostato su <NESSUNO>. Le quote conservano le proprietà precedentemente applicate dallo stile, a meno che le quote non siano ripristinate sul default del documento.
Per reimpostare le proprietà della quota o dell'annotazione sui valori di default del documento:
selezionare le quote o le annotazioni con gli stili.
-
Fare clic su Applica gli attributi di default agli elementi selezionati
.
Lo stile viene reimpostato su NESSUNA (il valore di default del documento).
Selezionando uno stile di <NESSUNO> la quota o l'annotazione viene scollegata dallo stile, ma conserva le proprietà già applicate. Per reimpostare le proprietà della quota o dell'annotazione, usare Applica gli attributi di default agli elementi selezionati. La designazione <NESSUNO> indica che la quota non è collegata a nessuno stile e pertanto qualsiasi futura modifica apportata agli stili non verrà applicata.
