Annotazioni della linea di mezzeria

Le linee di mezzeria sono annotazioni che contrassegnano i centri del cerchio e descrivono la dimensione geometrica sui disegni.

Le linee di mezzeria possono essere inserite nelle viste di disegno automaticamente o manualmente. Il software SolidWorks evita le linee di mezzeria duplici.

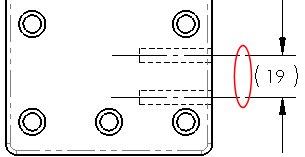

Se si quota ad una linea di mezzeria, le linee di estensione vengono automaticamente accorciate.

Per inserire le linee di mezzeria automaticamente nelle viste di disegno:

  1. In un disegno, selezionare Opzioni, Proprietà del documento, Dettagli.

  2. In Inserimento automatico in creazione vista, selezionare Linee di mezzeria.

  3. Fare clic su OK.

  4. Inserire una vista di disegno.

    Le linee di mezzeria appaiono automaticamente in tutte le funzioni appropriate.

Le linee di mezzeria non vengono inserite automaticamente anche quando l'opzione è selezionata, se il modello è in Modalità grandi assiemi o se il numero dei componenti eccede la soglia per i grandi assiemi.

Per inserire le tacche di centratura manualmente:

  1. In un documento di disegno, fare clic su Linea di mezzeria (barra degli strumenti Annotazione) oppure selezionare Inserisci, Annotazioni, Linea di mezzeria.

    Apparirà il PropertyManager di Linea di mezzeria.

    NOTA: è possibile selezionare lo strumento anche prima di aver selezionato un'entità.

  2. Selezionare una delle opzioni seguenti:

  • Due bordi (paralleli o non paralleli)

  • Due segmenti di schizzo in una vista di disegno (eccetto le spline)

  • Una faccia (cilindrica, conica, toroidale o con sweep)

  • Una vista nell'area grafica

  • Una funzione, un componente o una vista di disegno nell'albero di disegno FeatureManager

  1. Fare clic su OK .
