Spostamento e copiatura delle quote

Una volta visualizzata una quota in un disegno, è possibile spostarla dentro o su una vista diversa. Quando si trascina una quota da un punto all'altro, questa si connetterà nuovamente al modello nel modo opportuno. È possibile spostare o copiare le quote solo in una vista con orientamento appropriato a tali quote.

  • Per spostare una quota all'interno di una vista, trascinarla nella nuova posizione.

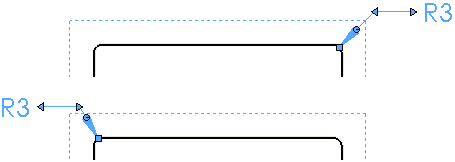

  • Per passare una quota su una funzione diversa della stessa dimensione all'interno di una vista, selezionare la quota e trascinare e rilasciare il quadratino testa freccia su un altro bordo. Questo metodo funziona solo per le quote radiali, diametriali e di smusso.

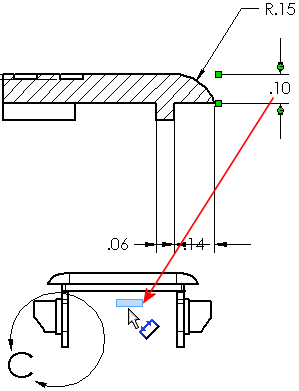

  • Per spostare le quote da una vista all'altra, tenere premuto il tasto Shift mentre le quote vengono trascinate nella nuova vista.

  • Per copiare le quote da una vista all'altra, tenere premuto il tasto Ctrl mentre le quote vengono trascinate nella nuova vista. Usare questo metodo per creare multiple quote guida.

  • Per spostare o copiare più quote contemporaneamente, tenere premuto il tasto Ctrl e selezionare le quote desiderate.

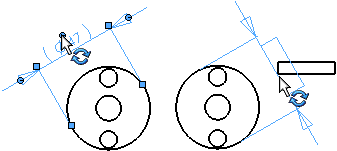

  • Per ruotare una quota, trascinare il quadratino nel punto più vicino al testo della quota. La quota ruota ad intervalli piccoli.
