Tabelle di revisione
Si può inserire una tabella di revisione (blocco) e simboli di revisione correlati in un disegno. Le tabelle di revisione si possono collegare al prodotto SolidWorks Workgroup PDM.
Inserisci una tabella di revisione in un disegno per prendere nota delle revisioni del documento, compresi i simboli di revisione. Oltre alla funzionalità per tutte le tabelle, si può selezionare:
I simboli di revisione creano note con margini connessi secondo le proprietà alla tabella di revisione. Il numero o lettera di revisione corrente viene usato.
La più recente revisione apparirà anche in corrispondenza di REV in basso a destra del formato del foglio.
Nei disegni con fogli multipli, si potranno impostare le opzioni per attivare una tabella di revisione solo sul primo foglio, collegare le tabelle su tutti i fogli o tenere le tabelle indipendenti l'una dall'altra.
Per impostare le opzioni per le tabelle di revisione nel documento attivo:
selezionare Strumenti > Opzioni > Proprietà del documento > Tabelle > Revisione.
Impostare le opzioni, quindi fare clic su OK.
Per inserire una tabella di revisione:
Fare clic su Tabella di revisione
nella barra degli strumenti Tabella oppure selezionare Inserisci, Tabelle, Tabella di revisione.
Impostare le proprietà nel PropertyManager Tabella di revisione fare clic su OK
.
Il testo può essere inserito nelle celle vuote facendo doppio clic sulle celle e digitando il testo.
Per aggiungere una revisione alla tabella (aggiungi una riga):
fare clic con il tasto destro nella tabella di revisione e selezionare Revisioni, Aggiungi revisione.

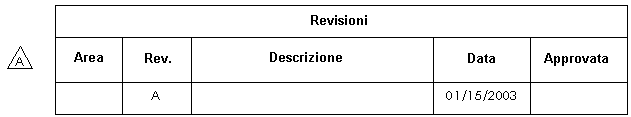

Viene aggiunta una revisione alla tabella con la data corrente. Se esistono già revisioni nella tabella, la nuova revisione apparirà sotto l'ultima e comprenderà la lettera successiva in sequenza.
-
Fare clic per posizionare uno o più simboli di revisione nel disegno. Per aggiungere una linea di associazione, posizionare il simbolo su un vertice, bordo o faccia.
I simboli sono Annotazioni della nota.
Per aggiungere altri simboli di revisione:
in un disegno con una revisione già nella tabella, fare clic su Simbolo di revisione
nella barra degli strumenti Annotazione o su Inserisci, Annotazioni, Simbolo di revisione.
Il disegno deve avere una tabella di revisione prima di poter inserire un simbolo di revisione.
- o -
fare clic con il tasto destro sulla tabella di revisione della revisione desiderata e selezionare Revisioni, Aggiungi simbolo.
Impostare le proprietà nel PropertyManager Simbolo di revisione. Questo PropertyManager utilizza le stesse convenzioni del PropertyManager Nota.
Il simbolo di revisione usa le impostazioni della tabella di revisione per il numero o lettera di forma e revisione.
Fare clic nell'area grafica per posizionare il simbolo. Il simbolo può essere posizionato ovunque e si possono posizionare più istanze del simbolo mentre il PropertyManager Simbolo di revisione è attivo.
Quando si inseriscono i simboli di revisione che usano Linea di associazione automatica
, portare il cursore sopra l'entità per evidenziarla ed allegarvi la linea di associazione. La linea di associazione non appare fino a quando si porta il cursore sopra l'entità. In questo modo, la linea di associazione e le entità evidenziate non nascondono la propria vista del modello o la vista del disegno.

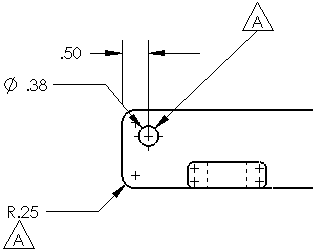

un esempio con bollature.
Fare clic su OK .
Per modificare lo stile, la dimensione o il formato del testo di un simbolo di revisione:
selezionare un simbolo di revisione esistente.
Modificare il simbolo nel PropertyManager Nota.
Nota collegata al livello di revisione
Una nota può essere collegata (usualmente in basso a sinistra nel formato del foglio) alla lettera di revisione in modo da essere sincronizzata.
Per sincronizzare la revisione in una nota:
senza tabella di revisione nel disegno, fare clic con il tasto destro nell'area grafica e selezionare Modifica formato del foglio.
Fare clic su Nota
nella barra degli strumenti Annotazione oppure selezionare Inserisci, Annotazioni, Nota.
Fare clic nell'area grafica per collocare la nota.
Nel PropertyManager, in corrispondenza di Formato del testo fare clic su Lega alla proprietà
.
Nella finestra di dialogo, fare clic su Proprietà del file.
Nella finestra di dialogo Sintesi, selezionare la scheda Personalizzata.
Selezionare Revisione in Nome proprietà.
Fare clic in Espressione del valore / testo e fare clic sulla barra spaziatrice.
Fare clic su OK.
Nella finestra di dialogo Lega alla proprietà, in Usa proprietà personalizzate da, selezionare Revisione dall'elenco, quindi fare clic su OK.
Fare clic su OK .
Fare clic con il pulsante destro nell’area grafica e selezionare Modifica foglio.
Inserisci una tabella di revisione.
fare clic con il tasto destro nella tabella di revisione e selezionare Revisioni, Aggiungi revisione.
La nota visualizza l'ultimo livello di revisione.
