座標系(Coordinate Systems)

全体座標系(The Global Coordinate System)

デフォルトの設定で、方向性のある入力が行われると、全体座標系(X軸、Y軸、Z軸)が参照されます。 平面1 は、ツリーに表示される最初の平面で、異なる名前がつけられている場合があります。 参照トライアドが全体座標系の X、Y、Z 方向を示しています。

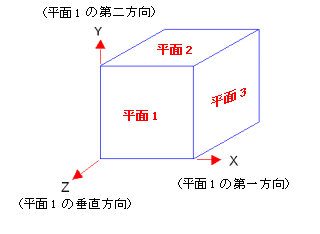

以下の図は全体座標系と平面1、平面2、および平面3 との関係を説明しています。


ここで Xは平面1の第一方向、Yは平面1の第二方向、Zは平面1の垂直方向です。

全体座標系はアイコンを右クリックし、(Axes)を選択すれば、どのプロットの上にも表示できます。

局所座標系(Local Coordinate Systems)

全体座標系以外の座標系は、局所座標系と言われています。 拘束と荷重を任意の方向に指定することができます。 例として、円筒面を選択すれば、半径、周、軸方向は容易に定義でき、それらを使って拘束と荷重が指定できます。 同様に、球面を選べば、半径、経線、緯線方向が選べます。 さらに、参照面、参照軸も使用できます。

結果表示では、参照面と参照軸を使用することができます。 例えば、円筒座標系の半径方向の応力結果を表示することができます。

    • 参照面の使用(Using Reference Planes): 参照面は以下の図に示されるように、直交座標系を定義します。

    • 参照軸を使用(Using Reference Axes): 参照軸は、以下の図に示されるように、円筒座標系を定義します。



詳細については 荷重と拘束条件 のセクションを参照してください。
