> Simulation > 荷重と拘束条件 > 拘束 > 平面上

SolidWorksにおけるデザインスタディ

SolidWorks Simulation オンラインヘルプにようこそ

ベアリング拘束 PropertyManager

平面上(On Flat Face)

このオプションは、すべての選択面が平面の場合にのみ使用できます。それぞれの面は異なる平面にあってもかまいません。それぞれの面は、その方向(第1方向、第2方向、垂直方向)に関連して拘束されます。

属性	値
固体メッシュに対応する可能性のあるDOF	3つの並進
シェルメッシュに対応する可能性のあるDOF	3つの並進と3つの回転
3D シンボル	並進	回転
選択できるエンティティ	平面のみ
並進	面の第一方向
	面の第二方向
	面の垂直方向
回転(シェルの場合のみ)	面の第一方向回り
	面の第二方向回り
	面の垂直方向回り

'平面上(On Flat Face)' を SOLIDWORKS ナレッジベースで検索します。

トピックについてフィードバックを送信

ヘルプに関してフィードバックを送信することができます。しかし、ドキュメンテーショングループはテクニカルサポートに関する質問に答えることはできません。テクニカルサポートに関する情報はここをクリックしてください。

* 必要項目


*電子メール:
件名:		トピックのフィードバック
ページ:		平面上(On Flat Face)
*コメント:
*		プライバシーポリシーを読み、個人情報が Dassault Systèmes によって使用されることに同意します。

キャンセル

トピックの印刷

印刷するコンテンツの範囲を選択:

このトピックとリンクされているすべてのトピック

このトピックのみ

このトピックとその直下にあるトピックのみ

選択したこのトピックとすべてのサブトピック

キャンセル

Internet Explorer 7 より古いブラウザバージョンが検知されました。表示を最適化するにはInternet Explorer 7 以上のブラウザバージョンにアップグレードしてください。

今後このメッセージを表示しない

Web ヘルプコンテンツバージョン: SOLIDWORKS 2011 SP05

SOLIDWORKS で Web ヘルプを無効にして、ローカルヘルプを使用するには、ヘルプ > SOLIDWORKS Web ヘルプ使用 をクリックしてください。

Web ヘルプのインタフェースや検索機能に関する問題は、お客様のサポート担当者までご連絡ください。各トピックページの「トピックについてフィードバックする」リンクを使用し、各ヘルプトピックについてフィードバックを送信することもできます。

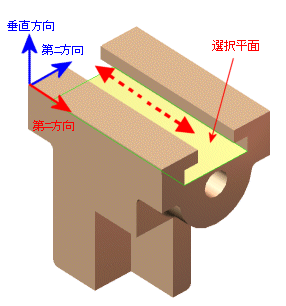

選択された平面(黄で表示)は、参照面の方向1(Dir 1)など、破線の赤い矢印で示される方向にのみ移動できます。他の2方向(第二方向(Dir 2)や垂直方向(Normal))をゼロに設定すると、この条件が実行されます。

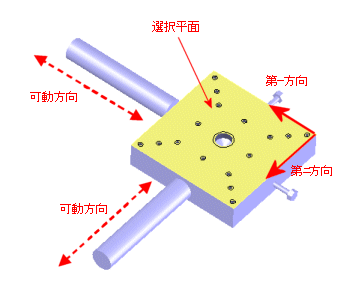

選択された平面(黄色で表示)は第一方向(Face Dir 1)と第二方向(Face Dir 2)に平行して移動します。垂直移動を0に設定すると、この条件が実行されます。

上に示される机は、グラウンド(破線の赤い矢印)上を自由に移動しますが、垂直移動(実線の青い矢印)はできません。	選択された平面(黄色で表示)は第一方向(Dir 1)と第二方向(Dir 2)で自由に並進できますが、垂直(Normal)方向では拘束されます。

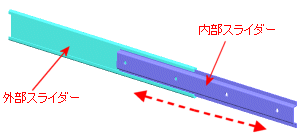

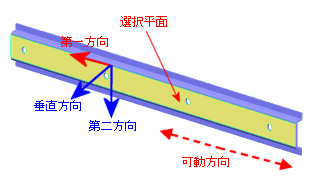

内部スライダーは破線の矢印の方向に対して平行に移動します。	平面上(On flat face)拘束タイプを使い、面の第二方向(Face Dir 2)と垂直方向(Normal)の変位量を0に設定します。
