モデルエッジの使用（Using a Model Edge）

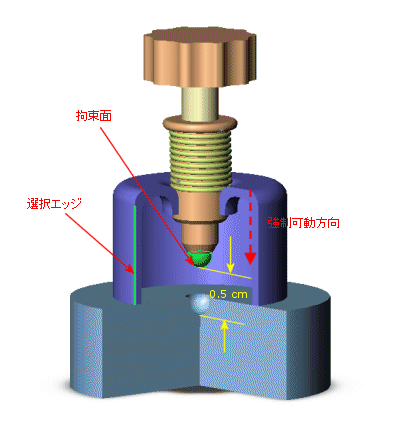

直線のモデルエッジを参照として使用することで拘束条件の設定ができます。 エッジの方向に強制移動できます。 シェルメッシュの場合には、エッジ周辺での回転も設定できます。

以下の表は、この拘束タイプの属性についてまとめたものです:

属性

値

固体の場合の可能なDOF

1つの並進

シェルと梁の場合の可能な DOF

1つの並進と1つの回転

トラスの場合の可能なDOF

1つの並進



3D シンボル

並進

回転

選択できる要素

頂点、エッジ、面、梁ジョイント

並進

エッジに沿う

回転(シェルと梁の場合のみ)

エッジ回り
