参照面の使用(Using Reference Plane)

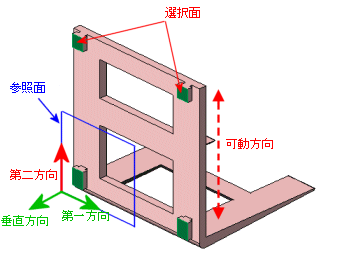

平面を参照として使用することで拘束条件の設定ができます。 平面に対して垂直方向にだけでなく、平面の方向1と方向2での変位も設定できます。 シェルメッシュの場合には、これらの方向を参照する回転も設定できます。

以下の表は、この拘束タイプの属性についてまとめたものです:

属性

値

固体の場合の可能なDOF

3つの並進

シェルと梁の場合の可能な DOF

3つの並進と3つの回転

トラスの場合の可能なDOF

3つの並進



3D シンボル

並進

回転

選択できるエンティティ

頂点、エッジ、面、梁ジョイント

並進

参照面の第一方向

参照面の第二方向

参照面に垂直

回転(シェルと梁の場合のみ)

参照面の第一方向回り

参照面の第二方向回り

参照面の垂直方向回り
