エッジ上の結果のグラフ表示（Graphing Results on an Edge）
選択したモデルのエッジにおける結果の 2D グラフを作成することができます。 このグラフは、選択したエッジ（X 軸）に沿ってパラメトリック距離に対する結果（Y 軸）を表示します。 このオプションは、エッジを 1 つだけ選択した場合に利用することができます。
エッジ上の結果をグラフ表示するには：
グラフィックス領域に目的の結果プロットを表示します。
Simulation スタディ ツリーでプロットアイコンを右クリックし、問い合わせ
(Probe)を選択します。
結果問い合わせ PropertyManager が開きます。
オプション（Options）の下で選択エンティティ（On selected entities）を選択します。
結果（Results）で次を行います:

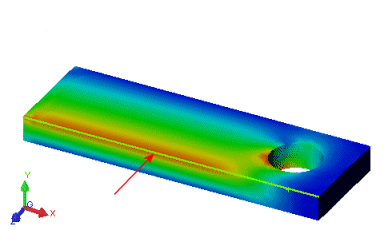

グラフィックス領域で、表示された結果をプロットするエッジを選択します。
更新（Update）をクリックします。
選択したエッジに関連する全てのノードの結果がリスト表示されます。
パラメトリック変数を反転するには、エッジプロットを反転（Flip edge plot）を選択します。
レポート オプション（Report Options）でプロット （Plot）をクリックします。
エッジプロット（Edge Plot）ウィンドウが開き、1 に正規化された選択エッジ上でのパラメトリック距離（X 軸）に対する表示結果の値（Y 軸）が表示されます。
をクリックしてグラフ ウィンドウを閉じます。
をクリックします。
|
|
|

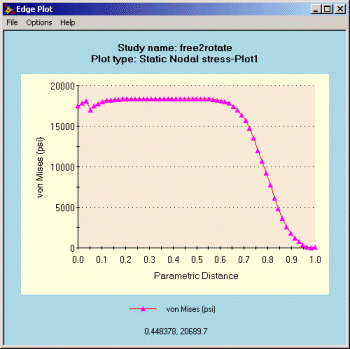

エッジプロットを反転がチェックされていません |

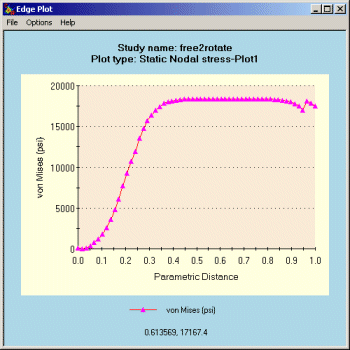

エッジプロットを反転がチェックされています |
