形状をチェックする（Checking Geometry）
SolidWorks FloXpress で解析を行うには、モデル内に完全に囲まれた単一の空洞が存在することが必要です。 空洞内の流量がゼロの場合、空洞が完全に囲まれているとは言えず、開口部を閉じるよう警告メッセージが表示されます。
幾何形状をチェックするには：
PropertyManagerで、メッセージ（Message）ボックス内の情報を読みます。
メッセージ（Message）によりこの幾何形状が解析に適しているかどうかを知ることができます。
次のいずれかを実行します:
をクリックして FloXpress を閉じます。
押し出し等の固体フィーチャーを使用して流入口と流出口を閉じます。
空洞を閉じるのにサーフェスを使用することはできません。
ツール（Tools）、FloXpress、をクリックし、形状チェック （Check Geometry）PropertyManager を開きます。
メッセージ（Message）ボックスにこの幾何形状が有効であることが示されます。
PropertyManagerのオプションを設定します。
をクリックします。
PropertyManagerのオプション（PropertyManager Options）
流量 |
|

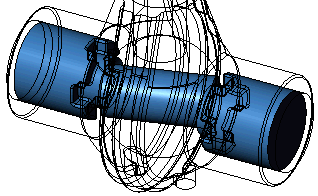

流量表示 （View fluid volume）： モデルをワイヤフレーム表示にし、拡大表示により流量を表示します。 この流量がチェック対象であることを確認したい場合にこのオプションを使用します。 |
|
|
|
|
|
最小流路 （Smallest Flow Passage）： 最小流路に使用される幾何形状を定義します。
自動的に生成される最小流路（Smallest Flow Passage）値はモデルのサイズおよび境界条件によって異なります。
モデルに最小流路（Smallest Flow Passage）より小さい穴がある場合には、この穴をソフトウェアが上手く解決できずに計算で正しく扱われない場合があります。 例えば、ソフトウェアはこの穴を流体が全く通らないと計算するかもしれませんが、流体が実際には通る場合に問題となります。 |
パイプ（Pipes）表示による流体軌跡のプロット |
