分解ラインの追加(Adding Explode Lines)

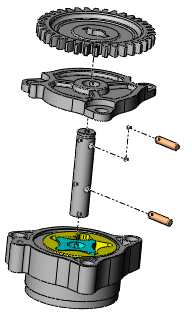

分解ラインを分解図(exploded view)に追加するために、(3D ツケッチの一つである)分解ライン スケッチ(Explode Line Sketch)を使用します。

分解ライン スケッチを挿入するには：

1. (アセンブリ ツールバーの)分解ライン スケッチ （Explode Line Sketch） をクリック、または 挿入（Insert）、分解ライン スケッチ（Explode Line Sketch）をクリックします。

分解ライン(Route Line) PropertyManager が現れます。

2. 以下を使って分解ラインを追加します：

• (分解スケッチツールバーの)分解ライン (Route Line) とジョグ線 (Jog Line)

• 3D スケッチ ツール

すべてのﾗｲﾝは、想像線のフォントで現れます。

3. スケッチを閉じます。

スケッチは コンフィギュレーション マネージャーの分解図<n>の下に表示されます。
