ユーザー定義プロパティ（Custom
Properties）
この構文を使用して構成部品のユーザー定義プロパティをコントロールするための設計テーブル
の列ヘッダーは：
$PRP@ﾌﾟﾛﾊﾟﾃｨ
この場合プロパティ（property）はユーザー定義プロパティ名になります。
文書情報（Summary Information）ダイアログボックス
(ファイル（File）、プロパティ（
Properties）、コンフィギュレーション特有をクリックします)に表示されているユーザー定義プロパティの一つ使用、または新規のユーザー定義プロパティを追加することもできます。
注記：
例えば、ヘッダー$prp@ｺｽﾄを使用して各コンフィギュレーションのユーザー定義プロパティ
コスト（Cost）をコントロールします。 表の本体セルで、各コンフィギュレーションのプロパティ値を入力します。
セルが空欄の場合、コンフィギュレーションのプロパティは定義されていません。
モデルのパラメータに関連付けられているプロパティ（寸法と質量特性）は、モデルのパラメータが変更すると自動的に更新します。
設計テーブルにユーザー定義プロパティを追加するには：
モデルに設計テーブルを挿入
します。
設計テーブルのスプレッドシートで：
ユーザー定義プロパティをもつ各コラムでコラムを$prp@ﾌﾟﾛﾊﾟﾃｨの形式で名前を付けます、例えば、$prp@長さなど。
各コラムでプロパティの変数名を"名前@@コンフィギュレーション@モデル"の形式で入力します。例えば"D2@Sketch1@@デフォルト@box.SLDPRT"など。
""を含め、拡張子は (.SLDPRT)
大文字で表記します。
引用符（""）を含めるには数式の始めに1重引用符（'）を入力します。
例えば、テーブルに"D2@Sketch1@@Default@box.SLDPRT"という数式を入れる場合は
'"D2@Sketch1@@Default@box.SLDPRT"と入力します。
新規コラムに標準の設計テーブル情報を追加します。例えばD2@Sketch1をヘッダーとし、コラムに寸法値を追加します。
-
設計テーブルの外をクリックして、テーブルを閉じます。
設計テーブルに追加されたユーザー定義プロパティは自動的にコンフィギュレーション特有タブの文書情報（Summary
Information）ダイアログボックスに表示されます。 これらのプロパティを部品表の注記で使用できます。

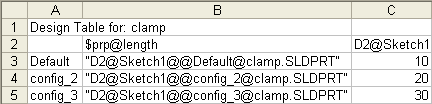

ユーザー定義プロパティを指定した設計テーブルの例：
