水平寸法（Horizontal Dimension）

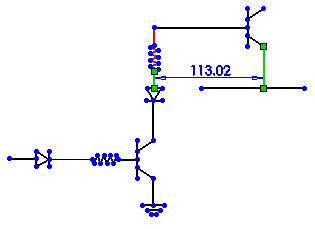

２つのエンティティーの間に水平線寸法を指定することができます。 水平方向は現在のスケッチの表示方向によって定義されます。

水平寸法を指定するには:

  1. 寸法/拘束ツールバーの水平寸法 (Horizontal Dimension)をクリック、またはツール（Tools）、寸法配置（Dimensions）、水平(Horizontal)をクリックします。

ポインタの形がに変わります。

  1. 寸法をつけるために、２つのエンティティーを選択してください。

  2. 修正（Modify）ボックスで値を指定し、をクリックします。

  3. 寸法値を配置する位置をクリックします。
