スプライン ハンドルの使用(Using Spline Handles)

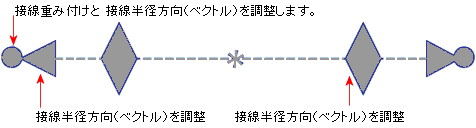

スプラインハンドルは、その時点でスプラインの重さと方向（ベクトル）をコントロールするために複数のハンドルタイプを含みます。 重さと方向をコントロールすることができます：

  • 個々に、あるいは一緒に

  • 非対称的に： 片側のみ

  • 対称的に： 両側を一緒に

ハンドルの色がオペレーションの状態を示します。

ハンドル

ステータス

結果 - ハンドルは：

非アクティブ

選択されていません

選択

選択されました。しかし動作は起こっていません。

アクティブ

動かされました。そしてオペレーションは進行中です

動作しました

 動作させられ、操作は新しい位置で停止しています。

拘束をつけられました

拘束寸法、関連を含みます

スプラインの編集へ戻る
