フィレット サーフェス (Fillet Surface)
フィレットを使用して、ソリッド ボディの傾斜した2つの隣接面の間のエッジをスムーズにします。
フィレット（Fillet）PropertyManagerで一部をプレビュー表示（Partial preview）、 全体をプレビュー表示（Full preview） またはプレビューなし（No preview）を選択します。 すべてのフィレット タイプをプレビュー表示できます。
|
|
|
|

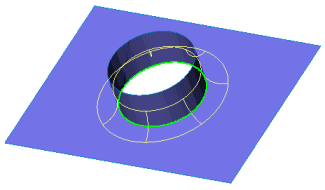

全体をプレビュー表示（Full preview）を使用した固定半径サーフェス フィレット |

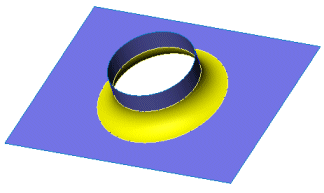

固定半径サーフェス フィレットを適用した状態 |
|
|
|
|
一部をプレビュー表示（Partial preview）を使用した複数半径サーフェス フィレット |
複数半径サーフェス フィレットを適用した状態 |
サーフェスのフィレットは例外を除き、ソリッドボディのフィレット化と同様に機能します。
次を実行できます：
サーフェス ボディのエッジをフィレット化します。
複数半径 サーフェス フィレット を作成します。
２つのサーフェス間にフィレットを作成、または面フィレットを作成します。
サーフェス フィレットにセットバック パラメータ を追加します。
保持線付きのサーフェス フィレットを作成します。
面フィレットのフィレット化したサーフェスをトリム、または保持します。
サーフェス上に可変半径フィレットを作成する。.
視線に垂直な面の反転
(Reverse Face Normal) をクリックして面セットのフィレット方向を反転します。
実行できない操作は次の通りです：
サーフェス ボディ上でエッジをフィレット化するには：
フィーチャーツールバーのフィレット
（Fillet） をクリックするか、または挿入（Insert）、フィーチャー（Features）、フィレット/ラウンド（Fillet/Round）を選択します。
PropertyManager のオプションを設定します。
OK
をクリックします。
