영역 해칭/채우기

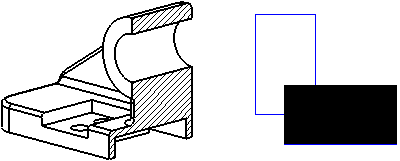

자동 해칭이 적용되지 않는 경계 내에 해칭을 추가할 수 있습니다. 모델 면이나 닫힌 프로파일에 사선 해칭 패턴이나 단색 채우기를 적용할 수 있습니다. 영역 해칭은 도면에만 적용할 수 있습니다.

영역 해칭/채우기는 단면도, 경사 단면도, 부분 단면도에 자동으로 적용됩니다.

영역 해칭의 특징:

• 단색 채우기 영역 해칭의 기본 색은 검정색입니다. 선 형식 도구 모음에서 (단면도 제외) 선 색상 도구를 사용하여 색을 변경 할 수 있습니다.

• 블럭에도 영역 해칭을 포함할 수 있습니다.

• 영역 해칭을 레이어로 이동 할 수도 있습니다.

• 파단도에서는 파단 이전 상태에서만 영역 해칭을 선택 할 수 있습니다; 파단 부분을 지나는 영역 해칭은 선택 할 수 없습니다.

• 영역 경계를 변경할 경우(예를 들어, 영역 해칭이나 채우기에서 제외할 사각형을 스케치할 경우) 오른쪽 클릭하고 영역 해칭 재작성을 선택하여 영역을 업데이트합니다.



• 포인터를 영역 해칭이나 채우기 위에 두면, 포인터가 로 바뀝니다.

• 도면뷰나 스케치에 있는 치수나 주석 주위는 해칭이나 채우기에서 제외됩니다. 이 옵션을 무시할 수 있습니다.

• 기호는 스케치 요소로 지정한 경우를 제외하고는 복사, 잘라내기, 붙여넣기 명령으로 영역 해칭 또는 채우기를 이동할 수 없습니다.

영역 해칭/채우기 옵션을 설정하려면, 도구, 옵션, 시스템 옵션, 영역 해칭/채우기를 클릭합니다.

영역 해칭이나 단색 채우기

영역 해칭이나 단색 채우기 편집하기
