뷰 팔레트

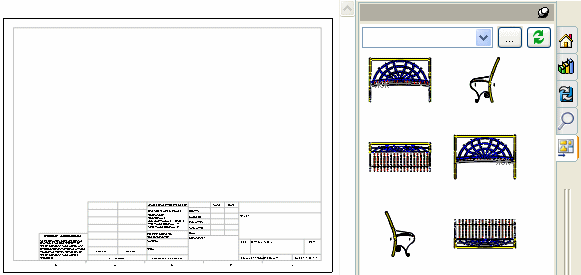

작업 창에 있는 뷰 팔레트 를 사용하여 도면에 한 개 이상의 지정 명명도를 빠르게 삽입할 수 있습니다. 선택한 모델의 표준 보기, 주석 보기, 단면도, 판금 파트의 전개 패턴 이미지가 포함되어 있습니다. 이러한 뷰를 도면 시트에 끌어놓아 도면뷰를 작성 할 수 있습니다. 각 뷰는 모델 뷰로 작성됩니다.

팔레트 뷰 방향은 파트나 어셈블리에서 8개의 표준 보기 방향 (*정면, *우측면, *윗면, *뒷면, *좌측면, *아랫면, *현재, *등각 보기)과 사용자 정의 뷰를 기준으로 합니다. 뷰를 배치한 후에 이 뷰를 전개하거나 투영할 수 있습니다.

뷰를 사용하면 팔레트에서 해당 뷰가 제거됩니다.

뷰 팔레트가 사용되는 경우:

• 파트/어셈블리에서 도면 작성을 클릭할 때.

• 뷰 팔레트에서 문서를 검색할 때.

• 뷰 팔레트의 문서 열기 목록에서 선택 할 때.

뷰 팔레트는 AutoCAD® 2002에서 2008 버전까지 지원됩니다.

뷰 팔레트에서 도면뷰를 삽입하는 방법

파트나 어셈블리가 열리지 않는 상태의 도면에서:

1. 작업 창과 뷰 팔레트를 선택합니다 .

2. 뷰 팔레트에서 찾아보기를 클릭합니다.

3. 파트나 어셈블리를 선택하고, 열기를 클릭합니다.

4. 뷰를 그래픽 영역으로 끕니다.

   투상도 자동 작성 옵션을 선택한 경우 뷰 사이에 나타나는 참조 점선을 사용하여 추가 뷰를 기존 뷰에 정렬할 수 있습니다.

파트나 어셈블리가 열린 상태의 도면에서:

1. 작업 창과 뷰 팔레트를 선택합니다 .

2. 팔렛 표시의 왼쪽 위에 있는 목록에서 원하는 파트나 어셈블리를 선택합니다.

3. 뷰를 그래픽 영역으로 끕니다.

   투상도 자동 작성 옵션을 선택한 경우 뷰 사이에 나타나는 참조 점선을 사용하여 추가 뷰를 기존 뷰에 정렬할 수 있습니다.

도면에서 뷰를 삭제하려면, 팔레트 위의 새로 고침 을 클릭하고 뷰 팔레트에서 뷰를 다시 삽입 할 수 있습니다.

뷰 삭제 후 뷰 팔렛을 취소하기

뷰 팔레트에서 모든 뷰를 삭제하려면, 뷰 팔레트에서 모두 취소를 클릭해서 도면에서 외부 참조를 제거합니다.
