Przeglądanie wyników

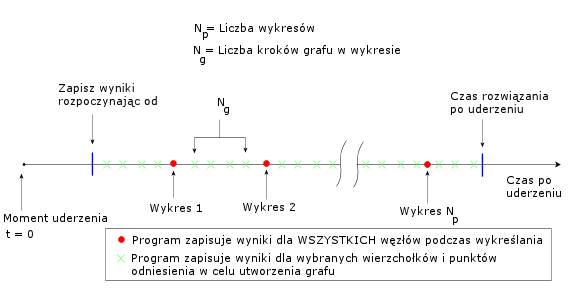

Można przeglądać wykresy konturowe naprężenia, przemieszczenia i odkształcenie w chwilach czasowych, w których program zapisał wyniki dla wszystkich lokalizacji. Można również utworzyć grafy reakcji w wybranych wcześniej lokalizacjach (wierzchołkach i punktach odniesienia) przy określonej rozdzielczości. Na przykład: przypuśćmy, że ustawimy czas obserwacji na 10 mikrosekund, liczbę chwil do zapisania wszystkich wyników na 30 oraz liczbę punktów grafu na okres wykresu na 10. Zakładając, że liczba rzeczywistych kroków rozwiązania wybrana wewnętrznie przez solver jest równa lub większa od 300, można wygenerować wykresy izochromowe w odstępach 10/30 mikrosekund, a każdy graf reakcji będzie posiadał 30x10=300 punktów grafu.

Chwile czasowe, w których zapisywana jest reakcja mogą nie być dokładnie jednorodne. Program wykorzystuje wyniki z najbliższej chwili czasowej, w której rozwiązanie jest dostępne. Ze względu na bardzo małe przyrosty czasowe wykorzystywane wewnętrznie przez program w związku z wymogami stabilności rozwiązania, reakcja jest praktycznie zapisywana w jednorodnych odstępach czasowych.

Czy modelu ulegnie zniszczeniu?

Badanie nie odpowiada automatycznie na to pytanie. Nie jest również w stanie przewidzieć rozdzielenia komponentów na skutek uderzenia. Wyników można użyć do oceny możliwości wystąpienia takich zdarzeń. Na przykład: można użyć maksymalnych naprężeń, aby oszacować możliwość uszkodzenia materiału oraz sił kontaktowych, aby przewidzieć rozdzielenie komponentów.

Tematy pokrewne

Test upuszczenia - kontakt

Test upuszczenia - materiały

Test upuszczenia - opcje wyników

Test upuszczenia - ustawienia

Test upuszczenia - czas rozwiązania po uderzeniu

Test upuszczenia - badania

Wykonywanie analizy testu upuszczenia
