Kolejność nakładania warstw

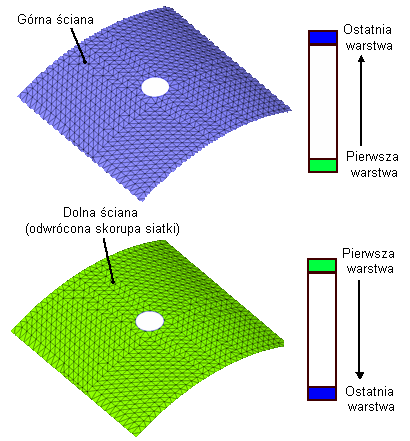

Program lokalizuje pierwszą warstwę na dolnej ścianie skorupy, a ostatnią warstwę na górnej ścianie skorupy. Odwrócenie siatki odwraca kolejność nakładania. Na poniższych rysunkach dolna ściana ma kolor zielony (domyślnym kolorem jest pomarańczowy).
UWAGA: Odwrócenie kolejności dla laminatów niesymetrycznych daje inne wyniki, natomiast w przypadku laminatów symetrycznych, odwrócenie kolejności nie zmienia wyników.
W przypadku laminatów niesymetrycznych, przed uruchomieniem analizy należy upewnić się, czy kierunek nakładania jest spójny we wszystkich skorupach i ścianach.
Kierunek nakładania dla modeli z wieloma ścianami i/lub skorupami (kolor pomarańczowy oznacza dolną ścianę skorupy).
|
Niespójny kierunek nakładania na ścianach |
Niespójny kierunek nakładania na ścianach |
|
|
|
|
Spójny kierunek nakładania na każdej ścianie |
Spójny kierunek nakładania na każdej ścianie |
|
|
|
Elementy skorupy medelu są odwrócone dla niektórych ścian, aby uzyskać spójny kierunek nakładania dla każdej ściany.
