Odległe obciążenie (transfer bezpośredni)

Opcji tej można użyć, gdy pominięty komponent jest wystarczająco elastyczny, lecz jego przemieszczenia nadal leżą w zakresie założenia małego przemieszczenia. Odległe obciążenia (siły i/lub momenty) są stosowane w punkcie zdefiniowanym przez lokalizacje X, Y i Z w odniesieniu do wybranego układu współrzędnych. Jeżeli nie wybrano żadnego układu współrzędnych, to domyślnie używany jest globalny układ współrzędnych. Odległe momenty są stosowane względem określonych osi układu współrzędnych. Program automatycznie oblicza i stosuje równoważne siły do wybranych ścian. Siła zastosowana w odległej lokalizacji jest przenoszona jako siła i równoważne momenty zastosowane do wybranych ścian.

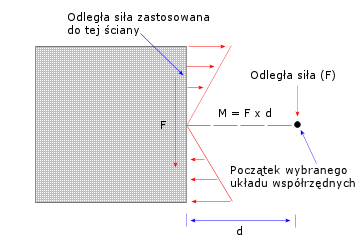

Na przykład: jeżeli zastosujemy odległą siłę F do ściany jak na ilustracji, to program zastosuje siły, które są równoważne momentowi M = F x d dodatkowo do siły F.

Zaleca się zastosowanie wszystkich odległych komponentów siły i momentu ( X-, Y-, Z- kierunek względem lokalnego układu współrzędnych) w jednej definicji.

Aby zastosować odległe obciążenie (transfer bezpośredni) do ściany, należy:

1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy folder Obciążenia zewnętrzne i wybrać Odległe obciążenie/masa .

2. W części Typ wybrać Obciążenie (transfer bezpośredni).

3. W obszarze graficznym kliknąć ściany, do których chcemy zastosować odległe obciążenie.

4. W części Układ współrzędnych odniesienia wybrać Globalny (domyślny globalny układ współrzędnych) lub Zdefiniowany przez użytkownika.

• Dla opcji Zdefiniowany przez użytkownika, należy kliknąć wewnątrz pola Wybierz układ współrzędnych , a następnie wybrać układ współrzędnych z wysuwanego drzewa operacji FeatureManager.

5. W części Lokalizacja wykonać następujące czynności:

1. Wybrać żądaną Jednostkę dla długości .

2. Wpisać współrzędne punktu zastosowania odległej siły w polach Lokalizacja-X, Lokalizacja-Y i Lokalizacja-Z .

6. W części Siła wykonać następujące czynności:

1. Ustawić żądaną Jednostkę siły.

2. Kliknąć komponenty siły, które chcemy określić i wpisać ich wartości.

7. W części Moment, należy wykonać następujące czynności:

1. Ustawić żądaną Jednostkę momentu.

2. Kliknąć komponenty momentu, które chcemy określić i wpisać ich wartości.

8. Kliknąć .
