Używanie osi odniesienia

Można użyć osi w charakterze odniesienia, aby zastosować umocowania. Można zadać translację w kierunku promieniowym, okrężnym i osiowym. W przypadku skorup i belek można zadać obroty względem tych kierunków.

Kąt (q) określony dla translacji okrężnej jest używany do obliczenia translacji rzeczywistej (v) w każdym węźle na podstawie wzoru: v = r.q, gdzie r jest odległością pomiędzy węzłem, a osią odniesienia.

Poniższa tabela zestawia atrybuty umocowania tego typu:

Atrybut

Wartość

Możliwe stopnie swobody dla brył

3 translacje

Możliwe stopnie swobody dla skorup i belek

3 translacje i 3 obroty

Możliwe stopnie swobody dla kratownic

3 translacje

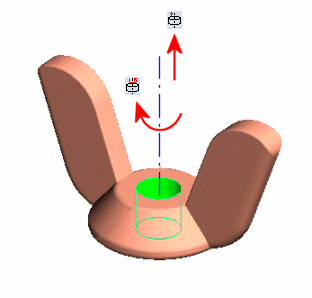

Symbol trójwymiarowy

translacja

obrót

Elementy możliwe do wybrania

Wierzchołki, krawędzie, ściany i połączenia belek

Translacje

Przemieszczenie promieniowe

Przemieszczenie okrężne

Przemieszczenie osiowe

Obroty (tylko dla skorup i belek)

Względem kierunku promieniowego

Względem kierunku okrężnego

Względem kierunku osiowego
