Odległe przemieszczenie (połączenie sztywne)

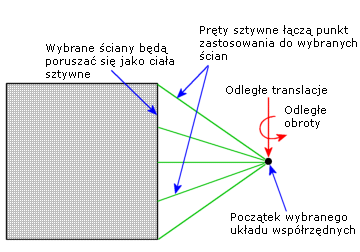

Opcji tej można użyć, gdy zastępowane komponenty są odpowiednio sztywne w stosunku do modelowanych komponentów i wiadomo, że odległe translacje i/lub obroty mogą zastąpić ten efekt w pozostałej części modelu. Punkt zastosowania powiązania jest efektywnie połączony z wybranymi ścianami przy użyciu sztywnych prętów.

Wybrane ściany, które są sztywno połączone ze wspólnym punktem, mogą ulegać deformacji tylko jako ciało sztywne. Obszar i kształt każdej ściany pozostaje niezmieniony. W pobliżu ścian ze sztywnymi połączeniami mogą powstawać wysokie naprężenia.

Aby zastosować odległe przemieszczenie (połączenie sztywne) do ściany, należy:

1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy folder Obciążenia zewnętrzne i wybrać Odległe obciążenie/masa .

2. W części Typ wybrać Przemieszczenie (połączenie sztywne).

3. W obszarze graficznym kliknąć ściany, do których chcemy zastosować odległe przemieszczenie.

4. W części Układ współrzędnych odniesienia wybrać Globalny (domyślny globalny układ współrzędnych) lub Zdefiniowany przez użytkownika.

• Dla opcji Zdefiniowany przez użytkownika, należy kliknąć wewnątrz pola Wybierz układ współrzędnych , a następnie wybrać układ współrzędnych z wysuwanego drzewa operacji FeatureManager.

5. W części Lokalizacja wykonać następujące czynności:

1. Wybrać żądaną Jednostkę dla długości .

2. Wpisać współrzędne punktu zastosowania odległego przemieszczenia w polach Lokalizacja-X , Lokalizacja-Y i Lokalizacja-Z .

6. W części Translacja wykonać następujące czynności:

1. Ustawić żądaną Jednostkę długości.

2. Kliknąć komponenty translacji, które chcemy określić i wpisać ich wartości.

7. W części Obrót wykonać następujące czynności:

1. Ustawić żądaną Jednostkę obrotu.

2. Kliknąć komponenty obrotu, które chcemy określić i wpisać ich wartości.

8. Kliknąć .
