Tarcie - Informacje ogólne
Tarcie jest siłą oporu występująca w połączeniach oraz pomiędzy częściami w kontakcie. Kiedy części są w kontakcie, tarcie jest obliczane w oparciu o współczynniki statyczne i dynamiczne tarcia oraz siłę normalną działającą na część. Tarcie wiązania jest bardziej złożone ponieważ rozmiar obszaru kontaktowego może mieć wpływ na wielkość tarcia.
Tarcie wiązania
Można określić tarcie połączenia na karcie Analiza menedżera właściwości PropertyManager Wiązanie. Jest to siła oporowa, przesuwna, powierzchniowa pomiędzy częściami, która musi być pokonana, aby części poruszały się względem siebie. Siła istnieje ze względu na kontakt pomiędzy powierzchniami oraz obciążenia działające na połączenie. Tarcie połączenia uwzględnia standardowe tarcie pomiędzy ciałami oraz aspekty połączonej geometrii przy określaniu działających sił tarcia.
Tarcie wiązania w SolidWorks Motion używa połączenia informacji wymiaru i współczynnika tarcia. Można wpisać współczynnik tarcia bezpośrednio lub pozwolić SolidWorks Motion na obliczenie go w oparciu o wybrane materiały.
Tarcie wiązania jest modelowane jako tarcie Coulomba i reprezentuje tylko tarcie dynamiczne w połączeniu.
Tarcie kontaktowe
Można przypisać tarcie kontaktowe (tarcie występujące pomiędzy ciałami w kontakcie) w menedżerze właściwości PropertyManager Kontakt. Używane prędkości i współczynniki tarcia są przypisywane automatycznie w oparciu o materiały zdefiniowane dla każdego zestawu kontaktowego. Aczkolwiek mogą one nie być najodpowiedniejszymi parametrami w zależności od dynamiki modelu. O ile to konieczne, można ustawić te współczynniki ręcznie.
SolidWorks Motion używa tarcia Coulomba i dopasowuje gładką krzywą do parametrów tarcia, aby rozwiązać siłę tarcia.

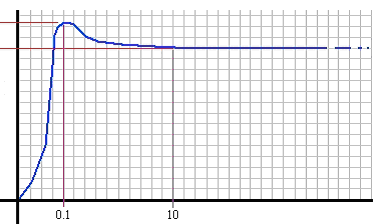

Dla tego przykładu użyte są domyślne parametry tarcia dla stali w kontakcie ze stalą.
Prędkość przejścia tarcia dynamicznego: 10.16 mm/s
Współczynnik tarcia dynamicznego: 0.25
Prędkość przejścia tarcia statycznego: 0.1 mm/s
Współczynnik tarcia statycznego: 0.30
|
Siła tarcia |
|
Statyczne |
|
|
Dynamiczny |
|
Siła (N)
|
|
|
Prędkość (mm/sec) |
W metodzie tarcia Coulomba, siły tarcia są obliczane w oparciu o cztery stałe:
Prędkość tarcia dynamicznego: Prędkość, w której dynamiczne tarcie staje się stałe.
Współczynnik tarcia dynamicznego: Stała używana do obliczenia tarcia kiedy ciało nie znajduje się w spoczynku.
Prędkość tarcia statycznego: Prędkość w jakiej następuje przejście pomiędzy komponentem nieruchomym a komponentem ruchomym.
Współczynnik tarcia statycznego: Stała używana do obliczania siły niezbędnej do pokonania tarcia kiedy ciało znajduje się w spoczynku.
Aby edytować parametry prędkości i współczynnika, należy wyczyścić Materiał w menedżerze właściwości PropertyManager Kontakt.
