Okienko wyświetlania w złożeniach
W okienku wyświetlania możemy stosować następujące ustawienia wyświetlania dla każdego komponentu w złożeniu:
Ukryj/Pokaż
Tryb wyświetlania
Wygląd
Przezroczystość
Ustawienia wyświetlania są przechowywane w stanach wyświetlania w złożeniu.
Można:
Rozwijać i zwijać Okienko wyświetlania.
Aby zmienić ustawienia wyświetlania dla każdego komponentu, należy kliknąć w Okienku wyświetlania.
Przeglądać i zastępować ustawienia wyświetlania dla komponentów podzespołów.
Dodawać nowe stany wyświetlania do złożenia i zmieniać z jednego wyświetlania na inne.
Aby rozwinąć lub zwinąć Okienko zadań, należy:
Kliknąć
w górnej części panelu FeatureManager (na prawo od kart), aby rozwinąć Okienko wyświetlania.

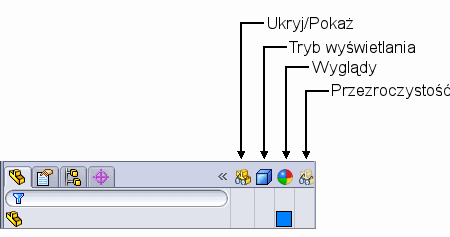

Okienko wyświetlania pojawi się na prawo od panelu FeatureManager. Zawiera ono cztery kolumny:
Kliknąć
, aby zwinąć Okienko wyświetlania.
Aby zmienić ustawienia wyświetlania komponentu, należy:
Przenieść wskaźnik w Okienku wyświetlania tak, by w drzewie operacji FeatureManager podświetlić komponent, który chcemy zmienić.
Wykonać jedną z poniższych czynności:
-lub-
Kliknąć wybór.
Ustawienia wyświetlania obejmują:
|
Ustawienie wyświetlania |
Ikona |
Opis |
Komentarze |
|
Ukryj/pokaż |
|
Pokazane |
|
|
|
Ukryte |
|
|
|
Pokaż wraz z elementami zależnymi |
Pokazuje komponenty podzespołu włącznie z tymi ukrytymi w podzespole poprzez utworzenie zastąpień na najwyższym poziomie. Należy wyczyścić zastąpienie, aby przywrócić komponenty złożenia do stanu zdefiniowanego w podzespole. |
|
Tryb wyświetlania |
|
Przedstawienie krawędziowe |
|
|
|
Ukryte linie widoczne |
|
|
|
Ukryte linie usunięte |
|
|
|
Cieniowany z krawędziami |
|
|
|
Cieniowany |
|
|
|
Domyślny tryb wyświetlania |
Komponenty, ustawione na Domyślny tryb wyświetlania wykorzystują tryb wyświetlania złożenia najwyższego poziomu w bieżącym oknie, zgodnie z ustawieniem w menu lub na pasku narzędzi Widok. |
|
Wygląd |
(pusta) |
|
Nie zastosowano wyglądu dla podzespołu. |
|
|
Kolor części |
Prawy dolny trójkąt ukazuje wygląd części z dokumentu części. |
|
|
Kolor zastępujący / Kolor części |
Lewy górny trójkąt ukazuje wygląd zastępujący określony w dokumencie złożenia. |
|
Przezroczystość |
(pusta) |
|
Nie zastosowano przezroczystości (część jest nieprzezroczysta). |
|
|
Przezroczyste |
Zastosowano 75% przezroczystość do koloru komponentu. |
Przezroczystość i Wygląd są połączone. Jeżeli zmienimy suwak przezroczystości w części Właściwości optyczne w menedżerze właściwości PropertyManager Kolor i optyka na wartość inną niż 0.00, zastosowane zostanie zastąpienie w kolumnach wygląd i przezroczystość w Okienku wyświetlania. Na tej samej zasadzie, jeżeli zastosujemy przezroczystość w kolumnie przezroczystość, zastąpienie pojawi się również w kolumnie wyglądu ponieważ przezroczystość wyglądu została zmieniona na 75%.
Dla komponentów podzespołu, ustawienia wyświetlania są przechowywane w stanie wyświetlania podzespołu. Spłowiałe ikony wskazują ustawienia wyświetlania zastosowane w dokumencie podzespołu lub części. Jeżeli dane ustawienie podzespołu zostanie zastąpione w złożeniu, ikony zmienią intensywność koloru na normalną (nie wygaszone).
|
|
Ustawienia wyświetlania komponentu podzespołu zastosowane w dokumencie podzespołu lub części.
|
|
|
Zastąpienie zastosowane w złożeniu aby zmienić tryb wyświetlania komponentu podzespołu na Ukryte linie widoczne. |
Jeżeli przeniesiemy wskaźnik ponad ustawieniami wyświetlania w Okienku wyświetlania, pojawi się etykietka narzędzi pokazująca nazwę, konfigurację i stan wyświetlania złożenia.
Istnieje możliwość usunięcia zastępujących ustawień wyświetlania z komponentów podzespołu.
Aby usunąć zastąpienia z jednego komponentu podzespołu, należy:
W Okienku wyświetlania kliknąć ikonę danego komponentu i wybrać Wyczyść zastąpienie
.
Wszystkie zastąpienia ustawień dla tego komponentu zostaną usunięte.
Aby usunąć zastąpienia dla wszystkich komponentów podzespołu, należy:
W Okienku wyświetlania:
-lub-
Wybrać opcję Wyczyść wszystkie zastąpienia na najwyższym poziomie
.
Wszystkie zastąpienia ustawień dla wszystkich komponentów podzespołu zostaną usunięte.
Ustawienia wyświetlania dla komponentów na najwyższym poziomie są przechowywane w stanie wyświetlania podzespołu na najwyższym poziomie. Dlatego też są one zawsze wyświetlane z normalną intensywnością koloru (nie spłowiałe) i nie mają na nie wpływu polecenia wyczyszczenia zastąpień.
W Okienku wyświetlania możemy dodawać nowe stany wyświetlania do złożenia i zmieniać stany wyświetlania z jednego na inny.
Aby utworzyć nowy stan wyświetlania, należy:
Kliknąć prawym przyciskiem myszy gdziekolwiek w Okienku wyświetlania i wybrać Dodaj stan wyświetlania.
Wpisać nazwę dla nowego stanu wyświetlania i nacisnąć klawisz Enter.
Nazwa nowego stanu wyświetlania pojawi się w nawiasach kątowych po nazwie konfiguracji na górze drzewa operacji FeatureManager.
Aby zmienić stan wyświetlania na inny, należy:
Kliknąć prawym przyciskiem myszy gdziekolwiek w Okienku wyświetlania, wybrać Aktywuj stan wyświetlania i wybrać stan wyświetlania.
