Adnotacje trójwymiarowe

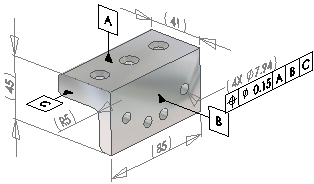

Dokumenty części i złożeń SolidWorks obsługują adnotacje trójwymiarowe (3D) zgodnie z normą ASME Y14.41-2003.

Aby włączyć tryb widoku adnotacji, należy:

Kliknąć prawym przyciskiem myszy folder Adnotacje i wybrać Włącz widoczność widoku adnotacji.

Adnotacje trójwymiarowe (3D) są zorganizowane zgodnie z widokami ortograficznymi modelu, takimi jak przedni, dolny, izometryczny itp. Orientacje te są zwane widokami adnotacji i stanowią replikę orientacji standardowych widoków rysunku. Widoki adnotacji można tworzyć automatycznie lub ręcznie.

Domyślnie istnieje jeden widok adnotacji dla części i złożeń: Nieprzypisane elementy . Widok ten zawiera wszelkie adnotacje, które nie zostały wstawione do określonego widoku adnotacji.  Aby zobaczyć adnotacje w danym widoku, należy dwukrotnie kliknąć ten widok adnotacji. Strzałka oznacza, że widok adnotacji jest aktywny.

Po utworzeniu widoków adnotacji w modelu, można wykorzystać te widoki w rysunkach. Widoki adnotacji są konwertowane na dwuwymiarowe widoki rysunku tak więc adnotacje wstawiane w modelu pojawiają się w rysunku.

Adnotacje trójwymiarowe (3D) w częściach nie są dynamicznie połączone z odpowiadającymi im rysunkami. Jeżeli zmienimy adnotację 3D w części, rysunek nie jest aktualizowany. Musimy ponownie wstawić widok rysunku, aby zmiany zostały uwzględnione.
