Menedżer właściwości PropertyManager Odnośnik

Menedżer właściwości PropertyManager Odnośnik jest otwierany przy wstawianiu Odnośników do dokumentu rysunku lub złożenia, bądź też przy wybieraniu istniejącego odnośnika. Możliwe jest wstawianie wielu odnośników bez zamykania menedżera właściwości PropertyManager. Zmienić ustawienia w menedżerze właściwości PropertyManager według potrzeb i kliknąć w obszarze graficznym, aby umieścić odnośniki.

Ten menedżer właściwości PropertyManager steruje następującymi właściwościami:

Styl

Ustawienia odnośników

Styl. Należy wybrać z listy styl kształtu oraz krawędzi odnośnika. Styl Brak wyświetla tekst odnośnika bez krawędzi.

Jeżeli wybierzemy Kołowy z linią podziałową, dostępne będzie pole Tekst dolnej części umożliwiające wstawienie danych dla dolnej części odnośników. Używając stylu Kołowy z linią podziałową, w odnośniku wyświetlony jest numer elementu komponentu oraz jakość. Można zamienić dane na tekst, dostosowane właściwości lub odniesienia komponentu.

Rozmiar . Wybrać rozmiar z listy (określona liczba znaków), Ciasne wpasowanie (które automatycznie dostosowuje się do tekstu) lub Zdef. przez użytkownika (gdzie można ustawić rozmiar odnośnika poniżej).

Tekst odnośnika. Należy wybrać typ tekstu dla odnośnika.

  • Tekst (nie dostępne dla automatycznych odnośników). Pozwala na wpisanie niestandardowego tekstu w odnośniku.

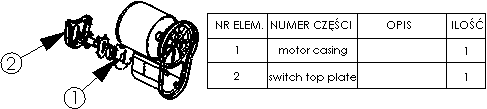

  • Numer elementu. Pokazuje numer elementu z Listy materiałów.





  • Ilość. Pokazuje ilość danego elementu w złożeniu



  • Właściwości dostosowane. Pozwala na wybranie dostosowanej właściwości.

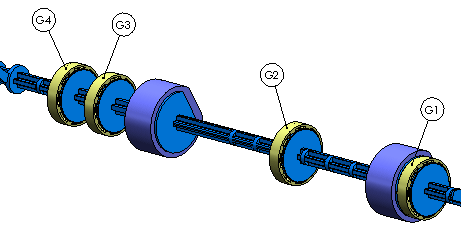

  • Odniesienie komponentu. Pokazuje tekst określony dla Odniesienie komponentu w oknie dialogowym Właściwości komponentu. Aby połączyć odnośniki z wartościami odniesienia komponentów, rysunek musi zawierać listę materiałów (LM) z kolumną ODNIESIENIE KOMPONENTU.

Tekst dolnej części. Jeżeli wybierzemy styl odnośnika Kołowy z linią podziałową, to pole niniejsze jest dostępne, umożliwiając określenie tekstu dla dolnej części odnośnika. Występują te same opcje jak w części Tekst odnośnika.

Źródło tekstu odnośnika. Określa skąd odnośnik ma numerację:

  • Struktura złożenia. Używa numeracji zgodnej z kolejnością komponentu w drzewie operacji FeatureManager.

  • Lista materiałów <n>. Używa kolejności wyświetlonej w wybranej liście materiałów.

Ilość

Pozwala na ustawienie ilości poza odnośnikami w rysunku jeżeli istnieje więcej niż jedno wystąpienie komponentu w złożeniu. Ilość jest aktualizowana parametrycznie.

Umieszczenie. Wyświetla ilość Lewych , Prawych , Górnych lub Dolnych odnośników

Oznaczenie. Pozwala na ustawienie etykiety dla ilości. Zdef. przez użytkownika pozwala na wpisanie dostosowanej etykiety.

Wartość ilości. Wyświetla ilość, która ma się pojawić w odnośniku (tylko do odczytu).

Zastąp wartość. Pozwala na zastąpienie ilości odnośnika. Na przykład można wstawić odnośnik w widoku rysunku, który pokazuje tylko dwa komponenty ale całkowita liczba komponentów złożenia wynosi pięć. W jednym widoku odnośnik może wyświetlać "2" a w drugim "3".

Warstwa

Zastosowuje odnośniki do określonej warstwy rysunku.

Więcej właściwości

Gdy wybierzemy istniejący odnośnik, możemy kliknąć Więcej właściwości, aby otworzyć menedżer właściwości PropertyManager Notatka.
