Tabele otworów

Można użyć tabel otworów, aby automatycznie wygenerować informacje otworu w postaci tabelarycznej. Można utworzyć kolumny dla informacji modelu, takich jak lokalizacja i rozmiar otworu.

Tabele otworów w dokumentach rysunków mierzą pozycje wybranych otworów względem określonego bazowego początku układu współrzędnych. Oprogramowanie oznacza każdy otwór metką, która odpowiada wierszowi w tabeli.

Otwory nie kołowe, takie jak prostokąty i szczeliny, są rozpoznawane jako otwory. Tabela wyszczególnia współrzędne X i Y elementów wg ich środków geometrycznych, jednakże należy wprowadzić ich rozmiar.

Otwory które przecinają inne ściany nie są uwzględnione w tabelach otworów ponieważ geometria jest przerwana przez inną operację, tworząc niekompletny otwór. Na przykład:

Dodatkowo do funkcji dla wszystkich tabel, w części Właściwości dokumentu - Tabele otworów oraz w menedżerze właściwości PropertyManager Tabela otworów możemy określić:

• Aby metki były alfabetyczne lub numeryczne

• Aby komórki o takich samych metkach były łączone

• Aby komórki dla otworów o takich samych rozmiarach były łączone

• Precyzję lokalizacji otworów

• Wyświetlanie wymiarów w dwóch jednostkach

Aby ustawić opcje dla tabeli otworów w aktywnym dokumencie, należy:

1. Kliknąć ponownie Narzędzia > Opcje > Właściwości dokumentu > Tabele > Otwór.

2. Ustawić opcje i kliknąć OK.

Aby utworzyć tabelę otworów, należy:

1. Kliknąć Tabela otworów (pasek narzędzi Tabela) lub kliknąć Wstaw, Tabele, Tabela otworów.

2. Ustawić opcje w menedżerze właściwości PropertyManager.

3. W obszarze graficznym wybrać wierzchołek, aby określić Początek układu współrzędnych.

Zamiast wierzchołka można wybrać oś X i oś Y. Możemy również przeciągnąć bazowy początek układu współrzędnych do innej pozycji po umieszczeniu tabeli.

Wierzchołek wybrany jako początek układu współrzędnych	Krawędzie wybrane jako osi X i Y

4. Należy wybrać krawędzie otworów lub wybrać ścianę modelu, aby uwzględnić wszystkie pętle w obrębie granicy ściany.



Jeżeli widok rysunku jest wyświetlony w Przedstawieniu krawędziowym lub Ukryte linie widoczne , można wybrać otwory nieprzelotowe na ścianie przeciwnej, aby zawrzeć je w tabeli otworów. Otwory te są oznaczone jako WEWNĘTRZNY.

5. Aby uwzględnić dodatkowe widoki rysunku w tabeli, należy kliknąć Następny widok w menedżerze właściwości PropertyManager i powtórzyć kroki 3 i 4.

6. Kliknąć .

7. Jeżeli nie wybraliśmy opcji Przyłącz do punktu zakotwiczenia, kliknąć w obszarze graficznym, aby umieścić tabelę.

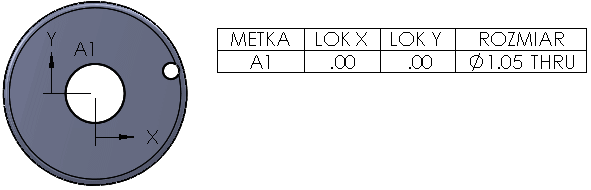

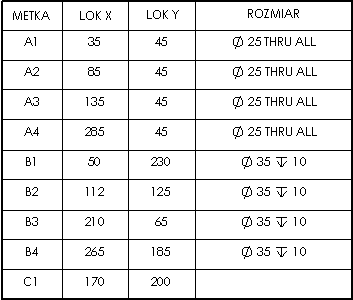

   Tabela jest umieszczona na rysunku z notatkami dodanymi obok otworów.

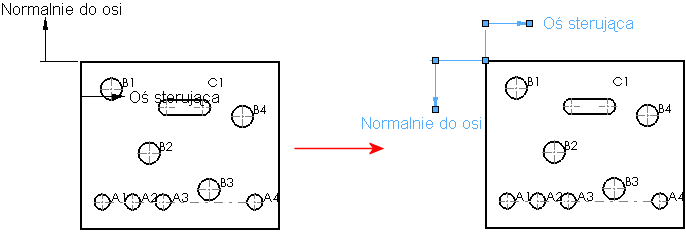

Aby edytować bazowy początek układu współrzędnych, należy:

1. Wybrać oś w obszarze graficznym a następnie kliknąć Edytuj definicję bazy pomiarowe w menedżerze właściwości PropertyManager Oś tabeli otworów.

- lub -

Kliknąć tabelę otworów prawym przyciskiem myszy w drzewie operacji FeatureManager i wybrać Edytuj operację.

2. W obszarze graficznym, wybrać wierzchołek lub osi X i Y.

3. Kliknąć .

   Kolumny LOK X i LOK Y są odpowiednio aktualizowane.

4. Zmienić rozmiar i pozycję markerów współrzędnych poprzez ich przeciągnięcie.



Aby zmienić tolerancje lub precyzję lokalizacji otworów, należy:

Można również zmienić precyzję lokalizacji całej tabeli.

W istniejącej tabeli otworów, wybrać komórkę w kolumnie LOK X, LOK Y lub ROZMIAR i zmienić wartości.

Zawartość menedżera właściwości PropertyManager jest różny w zależności od nagłówka kolumny. Kolumna ROZMIAR zawiera informacje z modelu.

Aby wyświetlić wymiary w dwóch jednostkach w tabeli, należy:

1. Kliknąć prawym przyciskiem myszy tabelę i kliknąć Pokaż wymiary w dwóch jednostkach.

2. Kiedy wyświetlone są wymiary w dwóch jednostkach, można wyświetlać jednostki dla wymiarów. Kliknąć prawym przyciskiem myszy tabelę i kliknąć Pokaz jednostki dla wymiarów w dwóch jednostkach.

Aby dodać otwory do tabeli, należy:

1. Kliknąć tabelę otworów prawym przyciskiem myszy w drzewie operacji FeatureManager i wybrać Edytuj operację.

2. Kliknąć w Krawędzie/ściany a następnie wybrać otwory w obszarze graficznym.

Może wystąpić konieczność kliknięcia Przebuduj (pasek narzędzi Standard) lub Edycja, Przebuduj celem aktualizowania tabeli.

Aby poddać edycji tekst nagłówka, należy:

1. Kliknąć dwukrotnie tekst w komórce nagłówka.

2. Poddać edycji tekst w komórce.

Aby formatować metki otworów, należy:

1. Wybrać metkę.

2. Ustawić opcje w menedżerze właściwości PropertyManager Notatka.

3. Kliknąć OK .

Aby zmienić numerację wszystkich metek otworów, należy:

W obszarze graficznym lub drzewie operacji FeatureManager, kliknąć prawym przyciskiem myszy tabelę otworów i kliknąć Zmień numerację wszystkich metek.

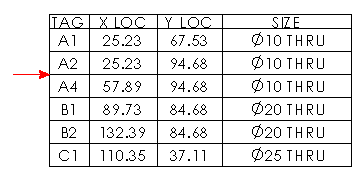

Aby zmienić numerację serii metek otworów, należy:

W tabeli otworów, kliknąć prawym przyciskiem myszy dowolny wiersz w serii i kliknąć Zmień numerację serii.

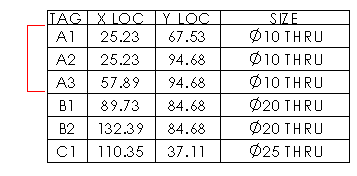

Przed zmianą numeracji serii	Po zmianie numeracji serii

Aby podświetlić na modelu otwór, który odpowiada komórce w tabeli otworów, należy:

Kliknąć komórkę prawym przyciskiem myszy i kliknąć Przeskocz do metki.

Aby sortować kolumnę w tabeli otworów, należy:

Kliknąć prawym przyciskiem myszy i wybrać Sortuj, Rosnąco lub Malejąco.
