Symbole spoin

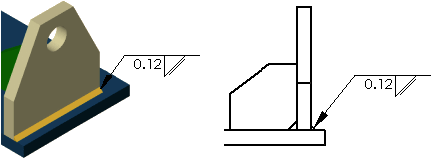

Można użyć narzędzia Symbol spoiny, aby dodać symbole spoin do złożeń, rysunków, wierzchołków i krawędzi lub ścian części. Oprogramowanie obsługuje biblioteki symboli spoin w standardach ANSI, ISO, GOST i JIS.

Reprezentujący określone przez nas parametry symbol spoiny jest tworzony automatycznie kiedy:

• Tworzymy komponent ściegu spoiny w złożeniu.

• Dodajemy ścieg spoiny pachwinowej do struktury konstrukcji spawanej w części.

Jeżeli dodaliśmy symbole spoin w modelu, można importować je do rysunku poprzez wstawienie elementów modelu.

Możemy również skonstruować symbole spoiny niezależnie od dokumentu części, złożenia czy rysunku. Kiedy tworzymy lub edytujemy symbol spoiny, możemy:

• Dodać drugorzędne informacje o zaokrągleniu spoiny do symbolu spoiny przy pewnych typach spoiny (na przykład Kwadratowa lub Ukośna).

• Wybrać Kotwicę linii wiodącej jako Brak.

• Wybrać czcionkę tekstu dla każdego symbolu spoiny.

Aby wstawić symbol spoiny, należy:

1. Kliknąć Symbol spoiny (pasek narzędzi Adnotacja) lub Wstaw, Adnotacje, Symbol spoiny.

   Pojawi się okno dialogowe Właściwości symbolu spoiny dla standardów ISO, BSI, DIN, JIS i GB. Inne okno dialogowe pojawi się dla standardów ANSI i GOST.

2. Wpisać wartości i wybrać symbole oraz opcje.  Wyświetlony zostanie podgląd.

3. Kliknąć ścianę lub krawędź, gdzie chcemy wskazać połączenie spawane. Jeżeli symbol spoiny posiada linię wiodącą, należy najpierw kliknąć aby umieścić linię wiodącą, a następnie kliknąć, aby umieścić symbol.

Jeżeli wybierzemy ścianę lub krawędź przed kliknięciem Symbolu spoiny , linia wiodąca zostanie już umieszczona; należy kliknąć raz, aby umieścić symbol.

4. Kliknąć żądaną liczbę razy, aby umieścić wielokrotne symbole spoiny.

5. Kliknąć OK.

Aby edytować symbol spoiny, należy:

• Dwukrotnie kliknąć symbol.

• Kliknąć prawym przyciskiem myszy symbol i wybrać Właściwości.
