Clipart projektów
Clipart projektów pozwala na odnalezienie i ponowne wykorzystanie elementów z plików SolidWorks, DWG i DXF.
Jak działa clipart projektów
Clipart projektów, który wykorzystuje Wyszukiwanie pliku i modelu SolidWorks
, wyszukuje specyficzne foldery, odnajduje i rozdziela pliki oraz wyodrębnia dane, które można ponownie wykorzystać w SolidWorks.
Części są rozdzielane na operacje (wyciągnięcia i wycięcia), szkice i bloki.
Operacje są rozdzielane na szkice.
Rysunki są rozdzielane na ogólne tabele i bloki.
Pliki DWG/DXF są rozdzielane na tabele, bloki i widoki.
Pliki źródłowe nie ulegają zmianie w wyniku rozdzielenia przez clipart projektów.
Korzystanie z wyszukiwania SolidWorks |
|
|

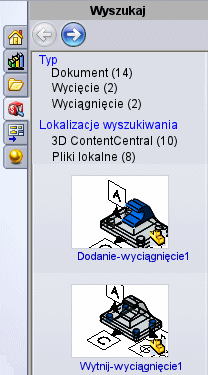

Obrazy tworzone podczas rozdzielania są wyświetlane jako miniatury na karcie Wyszukaj  , gdy wykonywane jest Wyszukiwanie SolidWorks dla Pliki i modele. Aby odtworzyć rozdzielone elementy, należy przeciągnąć miniatury do plików SolidWorks. |
|
|
|
|
|
W wynikach narzędzia Wyszukaj, należy wybrać miniaturę rozdzielonego pliku i kliknąć  na kontekstowym pasku narzędzi, aby wyświetlić miniaturę rozdzielonego elementu w panelu wyników Wyszukaj.
Okno Wyszukiwanie SolidWorks wyświetla ścieżkę wyszukiwania do danego elementu. W panelu Wyszukaj, elementy są filtrowane według Rodzaju i Lokalizacji wyszukiwania.
Na przykład: jeżeli wybierzemy Dodanie-wyciągnięcie1 na ukazanym obrazie, kolejna miniatura rozdzielonego Szkicu3, Pojawi się w panelu wyników Wyszukaj.
Ścieżka do wyciągnięcia pojawi się w oknie Wyszukiwanie SolidWorks. |
|
Aby użyć clipartu projektów do natychmiastowego rozdzielenia indywidualnego pliku, należy:
Użyć Wyszukiwania SolidWorks Pliki i modele , aby znaleźć plik.
Na karcie Wyszukaj kliknąć dwukrotnie obraz miniatury pliku.
Pojawi się monit o potwierdzenie rozdzielenia pliku.
Kliknąć Tak.
Plik zostanie otwarty, wykonane zostanie rozdzielenie pliku, a następnie plik zostanie zamknięty. Obrazy miniatur rozdzielonych elementów pojawią się w panelu Wyszukaj.
Aby użyć clipartu projektów w harmonogramie zadań SolidWorks, należy:
Utworzyć folder rozdzielania i umieścić w nim pliki do rozdzielenia.
Kliknąć Opcje
, Lokalizacje plików. W części Pokaż foldery dla, wybrać Ścieżki wyszukiwania. Dodać folder rozdzielania w części Foldery i kliknąć OK.
Kliknąć Opcje, Wyszukaj i wybrać Zaplanuj rozdzielanie codziennie, aby automatycznie rozdzielać pliki w ścieżkach wyszukiwania.
Ustawić Codzienny czas rozpoczęcia i Codzienny czas zatrzymania, aby uruchomić rozdzielanie clipartu projektów (domyślnie rozpoczęcie ustawione jest na godzinę 23:00).
Harmonogram zadań uruchomi zadanie rozdzielania o zaplanowanej godzinie.
Jeżeli codzienne rozdzielanie zostanie opóźnione o ponad dwie godziny, clipart projektów nie podejmuje próby wykonania tego samego zaplanowanego rozdzielania następnego dnia. Na przykład, jeżeli czas rozpoczęcia rozdzielania jest ustawiony na godzinę 23:00, lecz komputer zostanie włączony następnego ranka o godzinie 9:00, to spóźnione rozdzielanie z godziny 23:00 poprzedniego wieczoru nie zostanie uruchomione.
Aby ponownie wykorzystać elementy clipartu projektów, należy:
Dokonać rozdzielenia pliku przy użyciu indywidualnego rozdzielenia lub harmonogramu zadań.
Uruchomić wyszukiwanie SolidWorks , aby odnaleźć element clipartu projektów.
Otworzyć model, do którego chcemy dodać element.
Przeciągnąć element do pliku.
