Menedżer właściwości PropertyManager Analiza pochylenia (oparta na procesorze centralnym (CPU))

Temat ten ma zastosowanie jedynie dla analizy pochylenia opartej na procesorze centralnym (CPU). Oprogramowanie używa przetwarzania opartego na procesorze centralnym (CPU) tylko jeżeli karta graficzna nie może wykonać przetwarzania opartego na procesorze graficznym (GPU) wymaganego dla nowszej analizy pochylenia opartej na procesorze graficznym (GPU). Patrz: Zagadnienia dotyczące kart graficznych w Narzędzia analizy form.

Używając ustawień w analizie pochylenia, możemy zweryfikować kąty pochylenia na ścianach modelu, bądź przeanalizować zmiany kąta w ramach ściany.

Aby zastosować analizę pochylenia celem weryfikacji kątów pochylenia, należy:

1. Otworzyć model a następnie kliknąć Analiza pochylenia na pasku narzędzi Narzędzia do form lub kliknąć Widok, Tryb wyświetlania, Analiza pochylenia.

2. W części Parametry analizy należy wykonać następujące czynności:

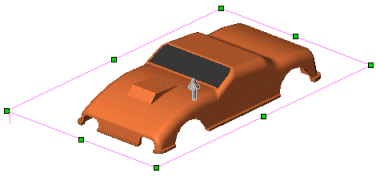

• Wybrać ścianę planarną, krawędź liniową lub oś aby wskazać Kierunek otwierania.

• Zwrócić uwagę na kierunek pochylenia. Aby zmienić kierunek pochylenia, należy kliknąć Odwróć kierunek . Można również użyć uchwytu w obszarze graficznym. aby odwrócić kierunek.



• Wprowadzić Kąt pochylenia .

• Kliknąć Triada dostosowania i przeciągnąć triadę, aby dostosować kierunek otwierania.

• Kliknąć Klasyfikacja ścian, aby przeprowadzić analizę pochylenia w oparciu o ściany.

• Jeżeli to konieczne, kliknąć pole wyboru Znajdź strome ściany. Stromych ścian należy użyć, jeżeli model zawiera zakrzywione ściany. Wybranie Znajdź strome ściany wyświetla ściany, które posiadają część ściany pod mniejszym kątem od określonego kąta pochylenia do kierunku otwierania.

  Jeżeli wybierzemy opcję Znajdź strome ściany, wyświetlone zostaną dwie dodatkowe kategorie:

• Strome ściany dodatnie

• Strome ściany ujemne

  Kategorie te funkcjonują w taki sam sposób jak inne kategorie ścian (pochylenie dodatnie, pochylenie ujemne itd.), jednakże mają zastosowanie tylko do stromych ścian.

Obszary modelu zostaną wyświetlone w kolorach odpowiednich do ich kąta pochylenia.

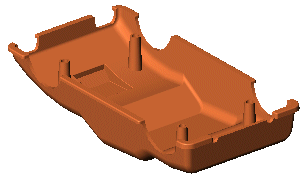

3. Przeanalizować rezultaty. Należy zauważyć, że kolory mogą nie być identyczne z ukazanymi na poniższych rysunkach i zależą od ustawień komputera.

Jeżeli model zawiera zakrzywione ściany i zaznaczono pole wyboru Znajdź strome ściany, należy przeanalizować również strome ściany

W przypadku analizy pochylenia powierzchni, brane jest pod uwagę dodatkowe kryterium Klasyfikacja ścian: Ściany powierzchni z pochyleniem. Ponieważ powierzchnia obejmuje ścianę wewnętrzną i zewnętrzną, ściany powierzchni nie są dodawane do numerycznej części klasyfikacji (Pochylenie dodatnie oraz Pochylenie ujemne). Ściany powierzchni z pochyleniem wyszczególnia wszystkie dodatnie i ujemne powierzchnie, które obejmują nachylenie.

Ściany z pochyleniem dodatnim i ujemnym. Wyświetla ściany, które zawierają kombinację pochylenia dodatniego i ujemnego.

Aby bardziej szczegółowo zbadać kąty pochylenia w ramach ściany, należy użyć mapy konturowej. Analizę tą należy przeprowadzić bez użycia Klasyfikacji ścian. Patrz część: "Aby zastosować mapę konturową kątów pochylenia" poniżej.

4. Można zmieniać kolory domyślne i przełączać pomiędzy Pokaż lub Ukryj .

   Można zmieniać kolory i przełączać wyświetlanie przed lub po zakończeniu czynności opisanych w części Parametry analizy.

• Aby zmienić kolory, należy: Kliknąć Edytuj kolor, wybrać kolor z okna dialogowego Kolor i kliknąć OK.

• Aby Pokazać/ukryć kategorię pochylenia, należy: Kliknąć Pokaż lub Ukryj , aby przełączyć widoczność. Domyślnym ustawieniem jest Pokaż .

  Można połączyć funkcje Pokaż lub Ukryj z numerem w kolorowym polu w każdej kategorii pochylenia, aby umożliwić identyfikowanie małych ścian, w przypadku których występują problemy z pochyleniem.

5. Kliknąć , aby zakończyć analizę pochylenia.

Aby zastosować mapę konturową kątów pochylenia, należy:

1. Otworzyć model a następnie kliknąć Analiza pochylenia (pasek narzędzi Narzędzia do form).

2. W części Parametry analizy należy wykonać następujące czynności:

• Wybrać płaszczyznę, ścianę planarną, krawędź liniową lub oś w obszarze graficznym, aby wskazać Kierunek otwierania.

• Zwrócić uwagę na kierunek pochylenia. Aby zmienić kierunek pochylenia, należy kliknąć Odwróć kierunek .

• Wprowadzić Kąt pochylenia.

Obszary modelu zostaną wyświetlone w kolorach według ich kąta pochylenia.

4. W części Ustawienia kolorów można przełączać pomiędzy dwoma trybami wyświetlania i zmieniać kolory.

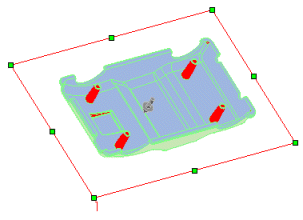

• Aby wyświetlić jednorodny gradient koloru, należy usunąć zaznaczenie pola wyboru Stopniowe przejście. Jest to domyślne ustawienie wyświetlania.

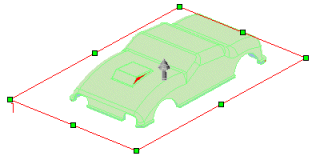

• Pole wyboru Stopniowe przejście należy zaznaczyć, aby wyświetlić zmiany kolorów, które odzwierciedlają przejścia kątów pochylenia w modelu. Wyświetla to zakres kątów (od pochylenia dodatniego do pochylenia ujemnego), w oparciu o określony przez użytkownika Kąt pochylenia . Stopniowe przejście jest szczególnie użyteczne w przypadku złożonych modeli z licznymi zmianami kąta pochylenia.

   Można zobaczyć poszczególne ściany modelu podczas obliczania konturu w kolorze wybierając Cieniowany z krawędziami na pasku narzędzi Widok.

5. Aby zmienić wyświetlanie kolorów, należy kliknąć Edytuj kolor, wybrać kolor z okna dialogowego Kolor i kliknąć OK.

   Jeżeli wybrano Stopniowe przejście, można zmieniać tylko kolory dla Pochylenia dodatniego oraz Pochylenia ujemnego.

6. Jeżeli to konieczne, w części Kąt pochylenia, należy wprowadzić nową wartość, aby wyświetlać zmiany kątowe z mniejszym krokiem.

7. Jeżeli użytkownik zmienił wartości w części Kąt pochylenia, nacisnąć klawisz Enter, aby zaktualizować wyniki.

8. Kliknąć .
