Konwertuj elementy
Możemy utworzyć jedną lub więcej krzywych na szkicu przez rzutowanie krawędzi, pętli, ściany, krzywej lub zewnętrznego konturu szkicu, zestawu krawędzi lub zestawu krzywych szkicu na płaszczyznę szkicu.
Aby dokonać rzutowania elementu, należy:
W otwartym szkicu, kliknąć krawędź modelu, pętlę, ścianę, krzywą, zewnętrzny konturu szkicu, zestaw krawędzi lub zestaw krzywych.
Można również kliknąć element po kliknięciu narzędzia Konwertuj elementy
.
Przykłady:
|
|
|
|
Wybrać ścianę do konwertowania krawędzi ściany. |
Wybrać ścianę a następnie wybrać krawędź pętli. Oprogramowanie wybiera tylko pętlę. |
|
|
|

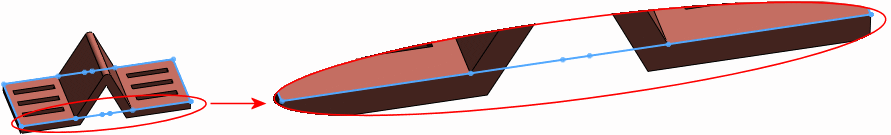

Wybrać sąsiadujące ściany, aby uzyskać cały zarys ścian. Segmenty linii odpowiadają każdej ścianie. |
-
Kliknąć Rzutowanie elementów (pasek narzędzi Szkic) lub kliknąć Narzędzia, Narzędzia szkicu, Rzutowanie elementów.
Zostaną utworzone następujące relacje:
Na krawędzi
. Tworzona pomiędzy nową krzywą szkicu a elementem, dzięki czemu krzywa jest aktualizowana jeżeli element ulegnie zmianie.
Nieruchomy. Tworzona wewnętrznie w punktach końcowych szkicu, aby szkic pozostawał w stanie "całkowicie zdefiniowanym". Relacja wewnętrzna nie jest wyświetlana gdy użyjemy polecenia Wyświetlaj/usuń relacje. Relację Unieruchomione należy usunąć przeciągając punkty końcowe.
Jeżeli tworzysz komponent lub operację w kontekście złożenia i wybrana jest opcja Nie twórz odniesień zewnętrznych do modelu w Narzędzia, Opcje, Odniesienia zewnętrzne, wówczas opisane powyżej relacje nie zostaną utworzone. Patrz: Kontrola tworzenia odniesień zewnętrznych.
W menedżerze właściwości PropertyManager, kliknąć Wybierz łańcuch, aby konwertować wszystkie sąsiadujące elementy szkicu.
Kliknąć
.
