Grzebienie krzywizny

Grzebienie krzywizny stanowią rozszerzoną reprezentację graficzną nachylenia i krzywizny większości elementów szkicu w dokumentach części, złożenia i rysunku.

Aby ukazać grzebienie krzywizny elementu szkicu, należy:

  1. W otwartym szkicu, kliknąć prawym przyciskiem myszy element szkicu i wybrać Pokaż grzebienie krzywizny.

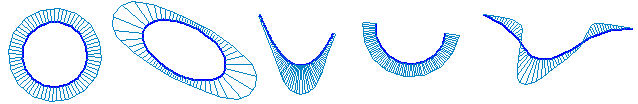

Pojawi się grzebień, który wyświetla krzywiznę elementu.

W przypadku splajnów grzebień przecina splajn w punktach przegięcia.

Grzebień zmienia swój kształt dynamicznie w czasie przeciągania elementu szkicu i zmiany jego krzywizny.

  1. W menedżerze właściwości PropertyManager Skala krzywizny, przenieść suwaki, aby dostosować rozmiar i gęstość grzebienia krzywizny.

Skala

Gęstość

  1. Kliknąć OK .

Grzebień pozostaje widoczny po zamknięciu szkicu (chyba że ze szkicu utworzono operację).

Aby zmienić skalę i gęstość wszystkich grzebieni krzywizny w szkicu, należy:

W otwartym szkicu, kliknąć prawym przyciskiem myszy element szkicu z wyświetlonymi grzebieniami krzywizny i wybrać Modyfikuj skalę krzywizny.

Aby ukryć grzebienie krzywizny elementu szkicu, należy:

W otwartym szkicu, kliknąć prawym przyciskiem myszy element szkicu i wybrać Pokaż grzebienie krzywizny.
