Opcje tolerancji położenia i kształtu DimXpert Wymiarów

Zastosuj MMC (stan przedmiotu przy wymiarach max mat) do operacji baz pomiarowych rozmiaru. Definiuje, czy symbol MMC jest umieszczany w polach bazy pomiarowej gdy baza pomiarowa jest operacją rozmiaru.

Użyj jako pierwszorzędne bazy pomiarowe . Ustawia wartość i typ tolerancji formy, które są stosowane do pierwszorzędnych baz pomiarowych. DimXpert Wymiarów wykorzystuje tą opcję, gdy pierwszorzędna baza pomiarowa jest płaszczyzną. W takim przypadku stosowana jest tolerancja płaskości.

Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej. Zauważmy tolerancję płaskości zastosowaną do bazy pomiarowej A.

Użyj jako drugorzędne bazy pomiarowe . Ustawia wartość dla tolerancji orientacji i lokalizacji, które są stosowane do drugorzędnych baz pomiarowych.

Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej oraz bazy pomiarowej B jako drugorzędnej bazy pomiarowej. Zauważmy tolerancję prostopadłości zastosowaną do bazy pomiarowej B względem bazy pomiarowej A.

Użyj jako trzeciorzędne bazy pomiarowe . Ustawia wartość dla tolerancji orientacji i lokalizacji, które są stosowane do trzeciorzędnych baz pomiarowych.

Ukazany schemat wymiaru został utworzony przy pomocy narzędzia Schemat autowymiarowania, z wykorzystaniem bazy pomiarowej A jako pierwszorzędnej bazy pomiarowej, bazy pomiarowej B jako drugorzędnej bazy pomiarowej oraz bazy pomiarowej C jako trzeciorzędnej bazy pomiarowej. Zauważmy tolerancję pozycji zastosowaną do bazy pomiarowej C względem bazy pomiarowej A i B.

Wymiary podstawowe

Opcja wymiarów podstawowych służy do włączania lub wyłączania tworzenia wymiarów podstawowych oraz wybierania użycia schematów wymiarów Łańcuch lub Linia bazowa. Opcja ta ma zastosowanie do tolerancji pozycji utworzonych przy użyciu poleceń Schemat autowymiarowania, Tolerancja położenia i kształtu oraz Odtwórz podstawowe wymiary.

Podstawowe wymiary mogą zostać utworzone automatycznie w większości przypadków podczas stosowania tolerancji pozycji położenia i kształtu do operacji pogłębień walcowych, pogłębień stożkowych, walców, wrębów, otworów prostych i szczelin.

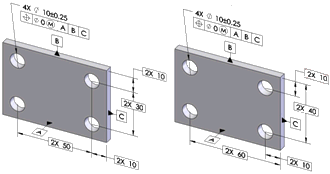

Przedstawiono często spotykane przykłady podstawowych wymiarów zastosowanych jako wymiary typu Łańcuch i Linia bazowa.

Łańcuch                                       Linia bazowa

• Ograniczenia

Podstawowe wymiary są tworzone tylko wtedy, gdy mogą zostać umieszczone prostopadle do płaszczyzny lub osi operacji. W ukazanym przykładzie, podstawowe wymiary nie są tworzone, ponieważ wręby nie są równoległe do siebie, ani do którejkolwiek z płaszczyzn baz pomiarowych.

• Odtwórz podstawowe wymiary

Polecenie Odtwórz podstawowe wymiary służy to tworzenia lub naprawiania schematu podstawowych wymiarów dla danej tolerancji pozycji położenia i kształtu.

Na przykład: jeżeli nastąpi zmodyfikowanie szyku poprzez dodanie lub usunięcie otworów, schemat podstawowych wymiarów może nie zostać zaktualizowany zgodnie z wymaganiami. Uruchomienie tego polecenia pozwala go naprawić. Po uruchomieniu tego polecenia DimXpert Wymiarów stosuje schemat wymiaru, Linia bazowa lub Łańcuch, który został ustawiony w części Narzędzia, Opcje, Właściwości dokumentu, DimXpert Wymiarów, Tolerancja położenia i kształtu, Podstawowe wymiary.

Łańcuch. Tworzy wymiary łańcuchowe pomiędzy równoległymi operacjami szyku. Gdy operacje nie są równoległe, używane są wymiary linii bazowej.

Wymiarowanie łańcuchowe zastosowane do szyku otworów.

Linia bazowa. Tworzy wymiary linii bazowej, które mogą być stosowane do dowolnego szyku, bez względu na wzajemną orientację. W tym przykładzie operacje w szyku nie są wszystkie równoległe.

Pozycja

Definiuje wartości tolerancji i kryteria do zastosowania podczas tworzenia tolerancji pozycji.

Przy wymiarach max mat (MMC). Umieszcza MMC (stan przedmiotu przy wymiarach max mat) w przedziale Tolerancja 1 ramki regulacji operacji, jeżeli ma to zastosowanie.

Kompozyt. Tworzy tolerancje pozycji kompozytowej.

Usunięcie zaznaczenia opcji Kompozyt tworzy jednosegmentowe tolerancje pozycji.

Profil powierzchni

Definiuje wartości tolerancji i kryteria do zastosowania podczas tworzenia tolerancji profilu powierzchni.

Kompozyt. Tworzy tolerancje profilu kompozytowego.

Usunięcie zaznaczenia opcji Kompozyt tworzy jednosegmentowe tolerancje profilu.

Bicie

Definiuje tolerancję do zastosowania podczas tworzenia tolerancji bicia. Tolerancje bicia są tworzone tylko wtedy, gdy Typem części Schematu autowymiarowania jest Toczona, a Typem tolerancji jest Położenia i kształtu.
