Opcje drzewa operacji FeatureManager
Aby ustawić opcje drzewa operacji FeatureManager, należy:
Kliknąć Opcje
(pasek narzędzi Standard) lub kliknąć Narzędzia, Opcje.
Wybrać FeatureManager.
Ustawić opisane poniżej opcje a następnie kliknąć OK.
Należy kliknąć Resetuj, aby przywrócić ustawienia domyślne dla wszystkich opcji systemu lub tylko dla opcji na tej stronie.
Przewiń wybrany element aby był widoczny. Drzewo operacji FeatureManager zostanie automatycznie przewinięte, aby wyświetlić operacje odpowiadające elementom wybranym w obszarze graficznym.
Dla skomplikowanych części i złożeń, zalecane jest wyczyszczenie tej opcji. Następnie przewinąć do operacji, kliknąć prawym przyciskiem myszy w obszarze graficznym i wybrać Przejdź do operacji (w drzewie).
Nazwij operację w trakcie tworzenia. Gdy tworzymy nową operację, jej nazwa w drzewie operacji FeatureManager jest automatycznie wybierana i przygotowana do wpisania nazwy.
Nawigacja klawiszami strzałek. Ze wskaźnikiem w drzewie operacji FeatureManager możemy nawigować przy użyciu klawiszy strzałek w następujący sposób:
|
Aby ... |
Naciśnij: |
|
przewinąć do góry |
strzałka do góry |
|
przewinąć do dołu |
strzałka do dołu |
|
zwinąć drzewo operacji |
lewy klawisz strzałki przy wskaźniku na górze drzewa operacji |
|
rozwinąć drzewo operacji |
prawy klawisz strzałki przy wskaźniku na górze drzewa operacji |
|
zwinąć element |
lewy klawisz strzałki przy wskaźniku na danym elemencie |
|
rozwinąć element |
prawy klawisz strzałki przy wskaźniku na danym elemencie |
|
przeciągnąć pasek przewijania do góry |
strzałka do góry przy wybranym pasku przewijania |
|
przeciągnąć pasek przewijania do dołu |
strzałka do dołu przy wybranym pasku przewijania |
Dynamiczne podświetlanie. Geometria w obszarze graficznym (krawędzie, ściany, płaszczyzny, osie itp.) jest podświetlana gdy wskaźnik przemieszcza się ponad danym elementem w drzewie operacji FeatureManager.
Użyj przezroczystego wysuwanego drzewa operacji FeatureManager w częściach/złożeniach. Wysuwane drzewo operacji jest przezroczyste. Kiedy opcja ta jest wyczyszczona, wysuwane drzewo operacji nie jest przezroczyste.
|
|
|
|

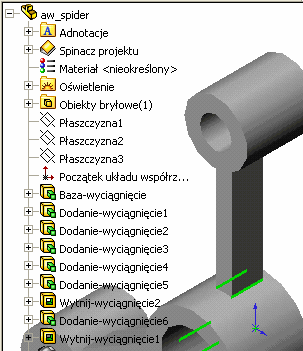

Przezroczyste wysuwane drzewo operacji FeatureManager |

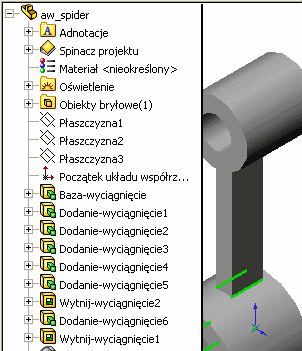

Nieprzezroczyste wysuwane drzewo operacji FeatureManager |
Wyświetlaj ostrzeżenia. Należy wybrać spośród:
Opcja ta ma zastosowanie tylko do ostrzeżeń. Błędy są wyświetlane zawsze.
Ukryj/pokaż elementy drzewa. Kontroluje wyświetlanie folderów i narzędzi drzewa operacji FeatureManager. Należy wybrać spośród:
Automatyczny. Wyświetla element, jeżeli występuje. W przeciwnym razie jest ukryty.
Ukryj. Zawsze ukrywa element.
Pokaż. Zawsze pokazuje element.
Aby zmienić te ustawienia, można wyświetlić Opcje drzewa operacji FeatureManager klikając prawym przyciskiem myszy w drzewie operacji FeatureManager i wybierając Ukryj/pokaż elementy drzewa.
