Menedżer właściwości PropertyManager Widok przekroju

Menedżer właściwości PropertyManager Widok przekroju pojawia się podczas tworzenia Widoku przekroju na rysunku, lub gdy wybierzemy istniejący Widok przekroju.

Linia przekroju

• Odwróć kierunek . Można również odwrócić kierunek cięcia poprzez dwukrotne kliknięcie linii przekroju.

• Etykieta . Należy edytować literę skojarzoną z linią przekroju i widokiem przekroju.

• Czcionka. Aby wybrać czcionkę dla etykiety linii przekroju, która jest inna od czcionki dokumentu, należy usunąć zaznaczenie pola wyboru Czcionka dokumentu i kliknąć Czcionka. Jeżeli zmienimy czcionkę etykiety linii przekroju, to możemy zastosować nową czcionkę również do etykiety widoku przekroju.

Widok przekroju

• Przekrój częściowy. Tworzy widok przekroju, który jest ograniczony przez długość linii przekroju jeżeli linia nie obejmuje całego widoku.

• Wyświetlaj tylko przecięte ściany. Pokazuje tylko ściany przecięte przez linię przekroju.

• Autokreskowanie. Wzory kreskowania zmieniają się pomiędzy komponentami w złożeniach oraz obiektami w częściach wieloobiektowych i konstrukcjach spawanych. Wzory kreskowania zmieniają się przy tworzeniu przekroju złożenia.

• Wyświetlaj obiekty powierzchniowe. Pokazuje wszystkie obiekty powierzchniowe w widoku przekroju modelu.

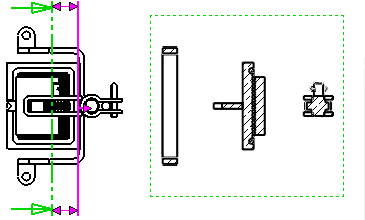

Głębokość przekroju

Pozwala na utworzenie widoku przekroju do określonej odległości.

Widoki przekroju odległości mają zastosowanie do komponentów a nie operacji.

Aby ustawić odległość, należy wykonać jedną z następujących czynności:

• Ustawić wartość dla Głębokość .

• Należy wybrać geometrię taką jak krawędź lub oś w widoku rodzica dla Odniesienie głębokości.

• Przeciągnąć różową płaszczyznę przekroju w obszarze graficznym, aby ustawić głębokość cięcia. Wszystkie komponenty pomiędzy linią przekroju a płaszczyzną przekroju zostaną ukazane w widoku przekroju.

Podgląd.

Importuj adnotację z

Należy wybrać Importuj adnotacje, aby importowane były wszystkie wybrane typy adnotacji z dokumentów części lub złożeń odniesienia.

Wybrać opcje importu adnotacji:

• Adnotacje projektu

• Adnotacje DimXpert Wymiarów

• Uwzględnij elementy z ukrytych operacji

Stan wyświetlania

Tylko dla złożeń.

Ukrywanie/pokazywanie stanu wyświetlania jest obsługiwane przez wszystkie style wyświetlania. Inne stany wyświetlania (tryb wyświetlania , kolor , itd.) są obsługiwane tylko przez tryby Cieniowany z krawędziami i Cieniowany .

Styl wyświetlania

Użyj stylu rodzica. Należy usunąć zaznaczenie, aby wybrać styl i ustawienia jakości różne od stylu i ustawień jakości w widoku rodzica.

Wybrać Wysoka jakość lub Jakość robocza, aby ustawić jakość wyświetlania modelu. Jeżeli wybierzemy Wysoka jakość, opcje te nie pojawią się ponownie.

Widoki wysokiej i roboczej jakości są dostępne tylko w widokach rysunków, które zostały utworzone przy użyciu:

• Jakości roboczej przed SolidWorks 2006.

• Jakości wyświetlania dla nowych widoków ustawionej na Jakość robocza.

Skala

Typ wymiaru

Wyświetlanie oznaczenia gwintu

Następujące ustawienia zastępują opcję Wyświetlanie oznaczenia gwintu w menu Narzędzia, Opcje, Właściwości dokumentu, Opisywanie szczegółów.

Wysoka jakość. Wyświetla precyzyjny krój linii i przycięcia w oznaczeniach gwintu. Jeżeli oznaczenie gwintu jest tylko częściowo widoczne, Wysoka jakość pokazuje tylko widoczną część.

System jest wolniejszy z oznaczeniami gwintu w Wysokiej jakości. Zaleca się usunięcie zaznaczenia tej opcji aż do czasu zakończenia umieszczania wszystkich adnotacji.

Jakość robocza. Wyświetla oznaczenia gwintu z mniejszą ilością szczegółów. Jeżeli oznaczenie gwintu jest tylko częściowo widoczne, Jakość robocza pokazuje całą operację.

Więcej właściwości
