Vista de posição alternativa
Aa Vistas de posição alternativa indicam o intervalo de movimento do componente de uma montagem, exibindo-o em diferentes posições. Você pode sobrepor uma ou mais Vistas de posição alternativa sobre a vista original em uma fonte fictícia.

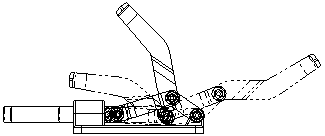

Exemplo de vista de posição alternativa:
É possível dimensionar a vista primária e a vista de posição alternativa.
A vista de posição alternativa é adicionada à árvore de projeto do FeatureManager.
É possível criar mais de uma vista de posição alternativa em um desenho.
A vista de posição alternativa não está disponível nas vistas quebrada, de seção, recortada e de detalhes.
Depois de criar uma vista de posição alternativa, você pode modificá-la nos níveis da montagem e do desenho.
Para inserir uma vista de posição alternativa:
Insira uma vista de modelo da montagem usando a orientação adequada para a vista de posição alternativa. Coloque a montagem nesta posição inicial. |
|
-
Clique em Vista de posição alternativa  na barra de ferramentas Desenho, ou clique em Inserir, Vista de desenho, Posição alternativa.
O PropertyManager de Posição alternativa é exibido. Uma solicitação para selecionar uma vista de desenho na qual inserir a posição alternativa será exibida.
Em Configuração, selecione uma das seguintes opções:
Nova configuração - para criar uma nova configuração de posição alternativa. Aceite o nome predeterminado ou digite o nome desejado. Essa opção ativa a nova configuração na montagem. Configuração existente - para escolher uma configuração existente no documento da montagem. Selecione uma configuração na lista. |
|
Clique em OK  . Os resultados são:
Nova configuração - se o documento de montagem não estiver aberto, ele será aberto automaticamente. A orientação da vista da montagem muda para a da vista de desenho. A montagem é exibida com o PropertyManager de Mover componente aberto e Arrasto livre ativado. Continue com a etapa 5. Configuração existente - a posição alternativa da configuração selecionada é exibida na vista de desenho e o PropertyManager é fechado. A vista está completa. Nenhuma outra ação é necessária. |
|
Use qualquer ferramenta de Mover componente para mover os componentes da montagem para a posição desejada. No PropertyManager, em Opções, use Detecção de colisão e Parar na colisão para interromper o movimento. |
|
-
Clique em OK para fechar o PropertyManager de Mover componente e voltar ao desenho.
A posição alternativa da configuração selecionada da montagem é exibida na vista de desenho com linhas mistas duplas, e o PropertyManager de Posição alternativa é fechado.
|
|
Crie várias vistas de posição alternativa, como necessário, seguindo essas mesmas etapas. |
|
Para editar uma vista de posição alternativa:
