Vistas predefinidas
As vistas predefinidas podem ser usadas como vistas nomeadas para a seleção prévia de uma orientação, posição e escala para as vistas em um template de desenho. Você pode adicionar a referência ao modelo ou montagem posteriormente, usando Inserir modelo no PropertyManager.
Também é possível salvar documentos de desenho com vistas predefinidas como um template de documento.

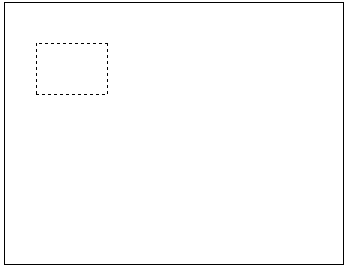

Para inserir uma vista predefinida em um desenho:
Em um documento de desenho, clique em Vista predefinida
na barra de ferramentas Desenho, ou em Inserir, Vista de desenho, Predefinida.
Clique na área de gráficos para inserir a vista.
Defina as opções no PropertyManager.
-
Clique em OK
.
Você pode preencher a vista ao inseri-la ou depois.
É possível adicionar Vistas projetadas em uma vista predefinida. Por exemplo, se você inserir uma vista frontal, pode projetar as vistas superior e direita para criar as 3 vistas padrão predefinidas. Vistas projetadas são automaticamente orientadas e alinhadas à vista original. As vistas projetadas agem como vistas predefinidas.
Você pode copiar e colar as vistas predefinidas.

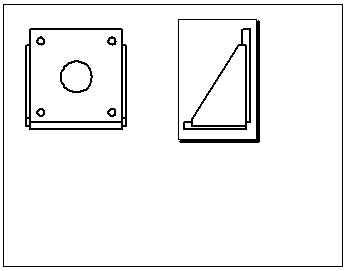

Para preencher vistas predefinidas:
Arraste. Arraste o modelo de um documento de peça ou montagem aberto da árvore de projeto do FeatureManager para o documento de desenho. Todas as vistas predefinidas disponíveis serão preenchidas.
Insira o modelo. Clique com o botão direito em uma vista predefinida e selecione Inserir modelo. Siga um destes procedimentos:
No PropertyManager de Inserir modelo, selecione um modelo na lista Documentos abertos ou clique em Procurar para localizar um arquivo de modelo.
Selecione uma vista que contém um modelo.
Em outra janela, selecione o modelo na área de gráficos, ou na árvore de projeto do FeatureManager.
A vista e todas as suas vistas relacionadas (como as projetadas) são preenchidas quando você clica em OK .
Selecione ou Procure. Selecione uma vista predefinida. No PropertyManager de Inserir modelo, selecione um nome na lista Peça/Montagem de modelos abertos na sessão atual ou clique em Procurar para localizar um arquivo de modelo. A vista e todas as suas vistas relacionadas (como as projetadas) são preenchidas quando você clica em OK .
