Смещения подшипника из-за жесткости

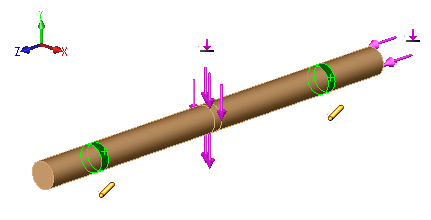

Рассмотрим вал с двумя креплениями подшипника, приложенными к цилиндрическим граням с жесткостью: KR(радиально) и KA (по оси). Прикладываются две нагрузки: Fv (вертикальная) и Fa (осевая), как показано.

Среднее Y-перемещение подшипников равно: dy=   Fv / (2 KR)

Среднее Z-перемещение подшипников равно: dz = Fa / (2 Ka)

ПРИМЕЧАНИЕ: Если Вы определили соединители-подшипники путем моделирования граней корпуса, уравнения выше показывают средние относительные смещения вала по отношению к корпусу.
