На цилиндрической грани

Можно использовать настоящий параметр только если все выбранные поверхности являются цилиндрическими. Каждая грань может иметь различные оси. Радиальное, вдоль окружности и осевое направления для каждой грани основываются на своих собственных осях.



Атрибут

Значение

Возможные степени свободы для сеток твердого тела

3 перемещения

Возможные степени свободы для оболочечных сеток

3 перемещения и 3 вращения

Трехмерный символ

смещение

вращение

Выбираемые объекты

Только для цилиндрических граней

Перемещения

Радиальные

Кольцевое

Осевые

Вращения (только для оболочек)

Вокруг радиального направления

Вокруг направления вдоль окружности

Вокруг осевого направления

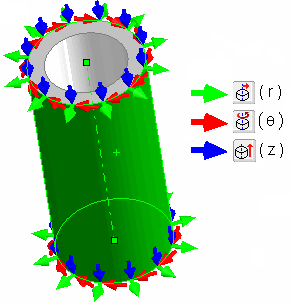

Радиальное (r), вдоль окружности (q) и осевое (z) направления, связанные с цилиндрической гранью, показаны на рисунке.
