Неподвижный

Настоящий тип ограничения устанавливает все поступательные степени свободы на нуль. Он одинаковый для твердых тел, оболочек, балок и стержней. Справочная геометрия не используется.

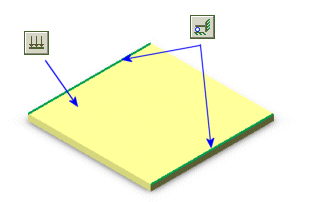

Чтобы использовать неподвижные ограничения, нажмите правой кнопкой мыши на папку Крепления в дереве исследования Simulation и выберите Зафиксированная геометрия. В окне Стандарт, выберите Неподвижный (без изменения).

Для твердых тел не применим параметр Неподвижный (без изменения). Ограничение Зафиксированная геометрия равносильно неподвижным ограничениям для твердых тел.

В следующей таблице приводится сводка атрибутов и ввода данных, необходимых для настоящего ограничения:

Атрибут

Значение

Ограничение степеней свободы для оболочечных сеток

3 перемещения

Ограничения степеней свободы для балочных и стержневых сеток

3 перемещения

Трехмерный символ

Выбираемые объекты

Вершины, кромки, грани и соединения балок

Выбираемый справочный объект

Не применимо

Перемещения

Не применимо

Вращения

Не применимо
