Анализ уклона - Обзор

Проектировщики пластиковых деталей и производители литейных форм могут воспользоваться инструментом Анализ уклона для проверки правильного применения уклона в граням своих моделей. С помощью анализа уклона можно проверить углы уклона, просмотреть изменения угла уклона на гранях, а также найти базовые линии и поверхности с углублениями и выступами в деталях.

Можно также провести анализ уклона с помощью DraftXpert.

Критерии

Чтобы произвести анализ уклона, укажите следующие параметры:

• Направление натяжения. Выберите плоскую грань, линейную кромку или ось для определения направления натяжения. Можно скорректировать направление натяжения путем выбора параметра Триада регулировки и  перетаскивания триады.

• Определение поверхности. Когда этот параметр выбран, анализируется каждая грань детали на основе угла уклона. При нажатии на кнопку Вычислить каждая грань отображается отдельным цветом. Когда этот параметр отключен, анализ генерирует контурную карту уклонов граней.

  ПРИМЕЧАНИЕ: Необходимо указать и Направление натяжения, и Угол уклона для обоих типов анализа.

• Реверс направления . Выберите, чтобы поменять направление уклона.

• Угол уклона . Введите справочный угол уклона, а затем сравните его с углами наклона, имеющимися в настоящий момент в модели.

Категории

Результаты отображаются после нажатия на кнопку Вычислить в зависимости от типа выбранного вами анализа уклона. При каждом изменении типа анализа или параметров, необходимо заново произвести вычисление.

Определение поверхности

В графической области каждая грань отображается в цвете, который зависит от выбранного вами Угла уклона.

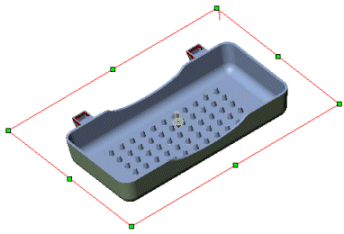

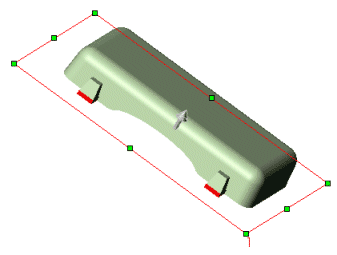

В примерах, приведенных ниже, анализ уклона с использованием Определения поверхности был применен к модели.

Каждая категория включает следующую информацию и возможности:

• Количество граней, включенных в эту категорию, отображается как число на образце цвета для этой категории

• Переключите отображение с помощью параметров Отобразить или Скрыть

• Измените цвета отображения по умолчанию

• Сохраните цветовую классификацию детали при нажатии на кнопку .

Найти поверхности с крутым уклоном

Этот параметр используется только для анализа кривых граней модели с уклоном. В зависимости от справочного угла на кривой грани находятся точки, отвечающие критериям, и другие точки на кривой, которые не отвечают критериям, определенным значением справочного угла. В некоторых моделях с кривыми гранями все области по кривой могут соответствовать или превышать справочный угол. В таких случаях выбор параметра Найти поверхности с крутым уклоном не отобразит результаты, т.к. любая точка на кривой грани соответствует или превышает справочный угол.

• Поверхности с положительным крутым уклоном. Отображение граней с положительным уклоном, при этом за основу берется указанный вами справочный угол уклона.

• Поверхности с отрицательным крутым уклоном. Отображение граней с отрицательным уклоном, при этом за основу берется указанный вами справочный угол уклона.

Поверхности

При анализе уклона для поверхностей необходим дополнительный параметр Определения поверхности: Поверхности с крутым уклоном. Поскольку поверхность включает внешнюю и внутреннюю грани, грани поверхности не добавляются к цифровой части классификации (Положительный уклон и Отрицательный уклон). Поверхности с крутым уклоном: перечислены все положительные и отрицательные грани, содержащие уклон.

Настройки цвета

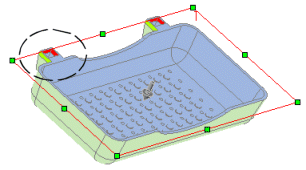

Очистите параметр Определения поверхности для создания цветной карты контуров. Цветной контур отображает общие или градуированные изменения внутри каждой грани модели при изменении угла или грани. В зависимости от справочного угла (Угол уклона ) масштаб PropertyManager отображает положительный или отрицательный диапазон с 0 градусов в центре. Можно выбрать два режима отображения:

• Равномерное отображение. Равномерное отображение использует три цвета для отображения областей внутри граней с положительным и отрицательным уклоном или граней, требующих уклон. Эти три цвета можно изменить.

• Отображение перехода. Выберите параметр Постепенный переход, чтобы отобразить вариации углов модели, где необходим уклон.

  При расчете цветных контуров отдельные грани модели будут видны, если выбрать параметр Закрасить с кромками на панели инструментов Вид.

При следующем анализе модели с использованием цветных контуров средние значения будут использоваться по умолчанию.

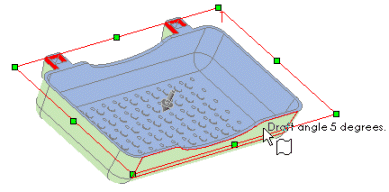

ПРИМЕЧАНИЕ: Используя любой из режимов отображения переместите курсор на другую область на модели, чтобы отобразить значение угла уклона в этом месте.
