Поперечные сечения
Создайте плоскости поперечных сечений:
Используйте плоскость поперечного сечения XY по умолчанию.
Выберите плоскость на вкладке Поперечное сечение.
Выберите грань в графической области, затем выберите Плоскость/Поверхность на вкладке Поперечное сечение.
Дважды нажмите на точку на грани, чтобы создать плоскость поперечного сечения, параллельную выбранной грани.
Можно перетащить плоскость для изменения поперечного сечения.
Чтобы создать поперечное сечение и манипулировать им:
-
Выберите Вставить поперечное сечение
или выберите Инструменты, Поперечное сечение.
Появится плоскость поперечного сечения, перпендикулярная модели.
Перетащите плоскость, которая перемещается по оси, перпендикулярной модели.
На вкладке Поперечное сечение
выберите из следующих параметров.
Плоскость XY
Плоскость YZ
Плоскость XZ
Грань/Плоскость. Сначала выберите грань, затем выберите этот параметр для создания плоскости, параллельной выбранной грани. Этот параметр включается также двойным нажатием на грань.
Переставить. Разворот модели вдоль отображаемой в текущий момент плоскости для отображения другой ее стороны.
Вид перпендикулярный плоскости. Отображает модель по нормали к плоскости.
Показать плоскость. Отображает плоскость сечения.
Показать пробку. Отображает кромки как твердые грани с пробками.
|

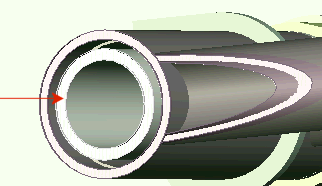

Поперечное сечение с пробкой и твердой поверхностью |

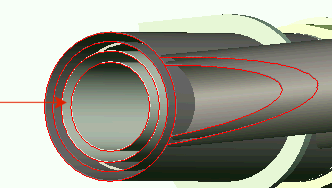

Поперечное сечение без пробки с полой гранью |
Чтобы отменить инструмент Поперечное сечение , снова нажмите его.
