Perspectiva general de anotaciones

Las anotaciones incluyen texto y símbolos que aportan información adicional a dibujos. Muchas anotaciones tienen flechas, líneas indicativas y texto.

Las anotaciones funcionan como cotas en todos los tipos de documentos de SolidWorks. Puede agregar anotaciones en un documento de pieza o ensamblaje e insertarlas en dibujos mediante vistas de anotación o el PropertyManager Elementos del modelo, o puede crear anotaciones en el dibujo.

Utilice la Biblioteca de diseño para ver las vistas preliminares de anotaciones guardadas. También se pueden arrastrar y colocar anotaciones hasta y desde la Biblioteca de diseño, o hacer clic con el botón derecho del ratón en una anotación y seleccionar Agregar a la biblioteca. Los archivos DXF/DWG son compatibles con la Biblioteca de diseño, pero las vistas preliminares están disponibles sólo para los archivos DWG.

Para obtener información sobre opciones de nivel de documento para anotaciones (como por ejemplo fuentes), consulte Propiedades de documento - Anotaciones y otras páginas relacionadas.

Puede seleccionar herramientas de anotaciones desde el menú Insertar o desde la barra de herramientas Anotaciones.

Las herramientas de Alinear están disponibles para alinear anotaciones.

Para cambiar el estilo de flecha de las anotaciones, haga clic con el botón derecho del ratón en la flecha para acceder a un menú de estilos.

Para cambiar los colores de anotaciones y cotas, vaya a Opciones de sistema - Colores.

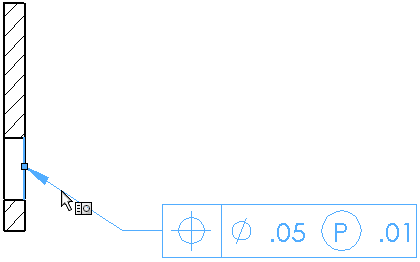

Cuando se selecciona una anotación, se resalta la geometría a la que se adjunta la anotación. Puede seleccionar anotaciones haciendo clic en cualquier sección de las mismas, incluyendo líneas indicativas, líneas de referencia, líneas de cota y flechas.

Para algunas anotaciones, puede crear varias anotaciones sin cerrar el cuadro de diálogo o el PropertyManager.

Puede ocultar las anotaciones y, a continuación, volver a visualizarlas. Para obtener información acerca de los dibujos, consulte Ocultar/visualizar anotaciones. Para las piezas y los ensamblajes, haga clic en Ver, Todas las anotaciones para alternar la visualización.
