Líneas indicativas con múltiples quiebres de cota
Se pueden utilizar las líneas indicativas con múltiples quiebres de cota en los dibujos para crear líneas indicativas con tantos pliegues como sean necesarios, o para crear flechas simples o diagramas de bloques. Por ejemplo, una línea indicativa puede apuntar una nota hacia una entidad en un dibujo que sea difícil de acceder con una línea indicativa recta o acodada. Éstos son algunos elementos a tener en cuenta acerca de las líneas indicativas con múltiples quiebres de cota:
Se pueden asociar líneas indicativas con múltiples quiebres de cota a anotaciones, entidades de croquis o aristas o caras del modelo, o también se puede insertar una línea indicativa sin asociación.
Una vista preliminar de cada segmento de la línea indicativa aparece a medida que se desplaza el cursor.
Puede agregar puntos de quiebre de cota y bifurcaciones a segmentos de líneas indicativas con múltiples quiebres de cota.
Puede empezar una línea indicativa con múltiples quiebres de cota en cualquier punto de una hoja de dibujo. Puede finalizar una línea indicativa en cualquier punto de una hoja de dibujo haciendo doble clic. Cuando una línea indicativa no está asociada a una entidad, la flecha en el punto final sigue la opción Sin asociación en Propiedades de documento - Anotaciones. Puede seleccionar manualmente una flecha diferente en el punto final con un menú contextual.
Puede agregar líneas indicativas con múltiples quiebres de cota mientras crear las anotaciones o posteriormente a su creación.
Para crear una línea indicativa con múltiples quiebres de cota:
Para agregar una línea indicativa con múltiples quiebres de cota durante la creación de una anotación:

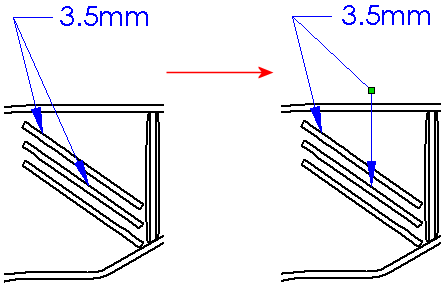

Para agregar un punto de quiebre de cota:
Para agregar una bifurcación:

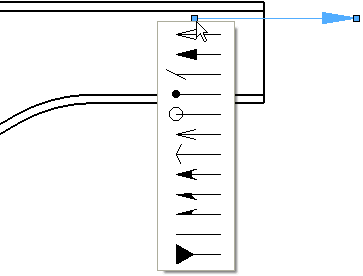

Para cambiar la flecha en un punto final:
Para cambiar una línea indicativa recta a una con múltiples quiebres:
Para eliminar una línea indicativa con múltiples quiebres de cota:
Para eliminar un punto de quiebre de cota:
Para eliminar una bifurcación:
