Plantillas para tablas

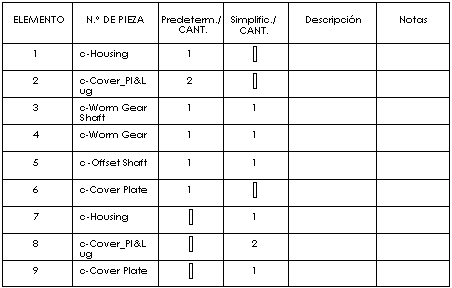

Las plantillas estándar para Listas de materiales, Tablas de taladros, Tablas de revisiones, Listas de corte para piezas soldadas, Tablas de soldadura y Tablas de bloque de título están disponibles en <directorio_de_instalación>\solidworks\lang\<idioma>. Puede especificar una carpeta diferente y también guardar y utilizar plantillas personalizadas.

El software no suministra ninguna plantilla para tablas generales.

Las plantillas personalizadas contienen encabezados y formateado, pero no contenido de tablas.

Los PropertyManager de tablas recuerdan la última plantilla utilizada.

Para cambiar la ubicación de las plantillas para tablas:

1. Haga clic en Opciones , Ubicaciones de archivos.

2. En Visualizar carpetas para, seleccione:

• Plantillas de LDM

• Plantillas para tablas de taladros

• Plantillas para tablas de revisiones

• Pieza soldada Plantillas para Lista de cortes para pieza soldada

• Plantilla de tabla de bloque de título

• Plantilla de tabla de soldadura

3. Haga clic en Agregar, busque una carpeta y, a continuación, haga clic en Aceptar.

Para guardar una plantilla personalizada:

1. Inserte una tabla en un dibujo.

2. Personalice la tabla.

3. Haga clic con el botón derecho del ratón en la tabla y seleccione Guardar como.

4. En el cuadro de diálogo Guardar como, escriba el nombre de la nueva plantilla y haga clic en Guardar.

Para utilizar una plantilla personalizada:

1. Al insertar una tabla, en Plantilla de tabla en el PropertyManager, haga clic en Abrir plantilla de tabla .

2. En el cuadro de diálogo Seleccionar plantilla, busque una para este tipo de tabla y, a continuación, haga clic en Abrir.
