Usar asas de spline

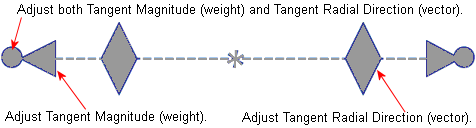

Un asa de spline incluye varios tipos de asas para controlar el peso y dirección (vector) de la spline en dicho punto. Puede controlar el peso y la dirección:

  • Individualmente o juntas

  • Asimétricamente: sólo una cara

  • Simétricamente: los dos lados juntos

Los colores del asa indican el estado de la operación.

Asas

Estado

Resultados - el asa:

Inactivo

no está seleccionada.

seleccionada

estaba seleccionada, pero no se ha producido ningún movimiento.

Activo

se ha movido, y la operación todavía está en curso.

Activado

 se ha movido y la operación descansa en su nueva posición.

Con restricciones

incluye cotas o relaciones con restricciones.

Volver a Editar splines
