Çatışan Montaj İlişkileri
Kimi zaman, bileşenlerin montaj ilişkisine hareket edemeyecek şekilde sınırlanmış olmaları nedeniyle bir montaj ilişkisi tatmin olamayabilir. Bileşenler diğer bileşenlere sabitlenebilir veya diğer bileşenlerle montaj ilişkisi kurulabilir.
Örnek
Bu iki bloğun taban yüzleri, aynı düzlemle montaj ilişkisi içindedir:

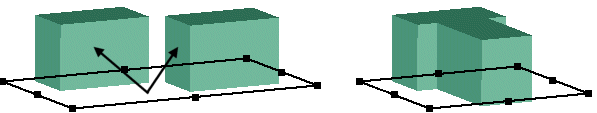

Bir bloğun kenarı ile diğer bloğun kenarı arasına bir çakışık montaj ilişkisi eklerseniz bloklar montaj ilişkisine girebilir:
Bir bloğun tabanı ile diğer bloğun tepesi arasına bir çakışık montaj ilişkisi eklerseniz bir hata alırsınız: Birinci blok düzlemle ve ikinci bloğun tepesi ile eşzamanlı olarak montaj ilişkisine giremez, çünkü ikinci bloğun tabanının da düzlemle montaj ilişkisi vardır.
MateXpert nasıl yardımcı olur
Bu örnekte, MateXpert'te Tanıla'yı tıkladığınızda program üç adet çatışan montaj ilişkisi sıralar. Bu montaj ilişkileri, düzlemle iki adet Çakışık montaj ilişkisi ve taban yüzden tepe yüze Çakışık montaj ilişkisidir.
Sorunlu montaj ilişkisine tıkladığınızda MateXpert size montaj ilişkisi kurulan yüzlerin çakışık olmadığını ve bunların birbirinden ne kadar ayrık olduğunu söyler.
Sorunu nasıl çözebilirsiniz
Çatışan montaj ilişkilerinden birini silin, bastırın veya düzenleyin.
Ayrıca montaj ilişkisi bilgilerini ve Montaj İlişkisi Hatalarını Göster seçeneğini kullanmak da montaj ilişkisi sorunlarını tanımlamanıza ve çözümlemenize yardımcı olabilir.
