Genişlik Montaj İlişkileri

Bir genişlik montaj ilişkisi, bir sekmeyi bir oluğun genişliği içinde ortalar.

Oluk genişliği referansı aşağıdakileri içerebilir:

  • İki paralel düzlemsel yüz

  • Paralel olmayan iki düzlemsel yüz (draftlı veya draftsız)

Sekme referansları aşağıdakileri içerebilir:

  • İki paralel düzlemsel yüz

  • Paralel olmayan iki düzlemsel yüz (draftlı veya draftsız)

  • Bir silindirik yüz veya eksen

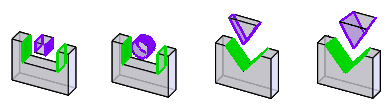

Örnekler:

Bir genişlik montaj ilişkisi eklemek için:

  1. Montaj İlişkisi (Montaj araç çubuğu) veya Ekle, Montaj İlişkisi'ne tıklayın.

  2. Gelişmiş Montaj İlişkileri altında, Genişlik'e tıklayın.

  3. Montaj İlişkisi Seçenekleri altında:

    1. Genişlik seçenekleri için iki düzlemsel yüz seçin.

    2. Sekme seçimleri için iki düzlemsel yüz veya bir silindirik yüz veya eksen seçin.

  4. öğesine tıklayın.

Bileşenler, sekme oluğun yüzleri arasında ortalanacak şekilde hizalanır. Sekme, oluğun orta düzlemi boyunca sürüklenebilir ve orta düzleme dik bir eksen etrafında dönebilir. Genişlik montaj ilişkisi, sekmenin bir yandan diğer yana sürüklenmesini veya dönmesini önler.
